Thiết bị chống sét nguồn 24VDC DS220-24DC (2P, Type 2, 20kA)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

Thiết bị chống sét nguồn 24VDC DS220-24DC (2P, Type 2, 20kA)

Name: Thiết bị chống sét nguồn 24VDC DS220-24DC (2P, Type 2, 20kA)
Brand: CITEL
SKU: DS220-24DC
Availability: InStock
Rating: 5 (1 reviews)

Series

DS220-xxDC
Model

DS220-24DC
Thương hiệu / Xuất xứ

CITEL / FRANCE

Thiết bị bảo vệ nguồn DC/PV 2P (+ và -) Type 2
Điện áp: Un 24Vdc, Uc 38Vdc/30Vac, Ucpv 38V
Công nghệ Varistor năng lượng cao và cầu chì nhiệt ngắt mạch
Dòng cắt xung (8/20µs) In 10kA/p, Imax 20kA/p, dòng tải 20A
Dòng rò <0,1mA, không dòng phóng theo, chịu ngắn mạch 1kA
Hướng bảo vệ CM, cấp bảo vệ Up 250V
Chỉ báo tình trạng hoạt động của thiết bị
Cấu hình: đế + mod DSM220-24DC
Lắp đặt trên din-ray, đấu song song hoặc nối tiếp mạng điện
Đáp ứng IEC-EN 61643-11, UL1449

DS220-24DC

Bảo vệ đầu cuối cho thiết bị điện DC/PV 24Vdc

DS220-24DC là bộ chống sét DC 24V của dòng chống sét lan truyền DC type 2 DS220 của Citel, được thiết kế bảo vệ cho các thiết bị sử dụng đường nguồn DC, AC và điện mặt trời 24V khỏi bị hư hỏng do tác động cảm ứng lan truyền trên đường dây từ các sự kiện sét đánh.

DS220-24DC được trang bị phần tử biến trở năng lượng cao phù hợp các mức điện áp 24V: Varistor có bộ phận ngắt nhiệt để nhận biết tình trạng hoạt động tốt hay không, chỉ thị màu bên ngoài cho biết thiết bị chống sét này đang sử dụng tốt, hoặc nó sẽ tắt khi đã hư hỏng, cần phải thay thế.

Với cấu tạo kiểu cắm rút cho phần mod ở bên trên bộ đế cho phép kiểm tra, bảo trì, thay thế nhanh chóng và dễ dàng bằng cách rút ra hoặc cắm vào mà không cần phải tháo dây, chúng có kích thước và cấu tạo như một thiết bị đóng cắt nên dễ dàng lắp đặt chung trong các tủ điện điều khiển.

DS220-24DC có thể nhận biết tình trạng hoạt động qua cửa sổ chỉ trên mặt module, nếu màu đỏ nghĩa là sản phẩm chống sét đã bị hỏng, cần rút mod ra thay bằng cái mới (mã đặt hàng DSM220-24DC) hoặc thay cả bộ.

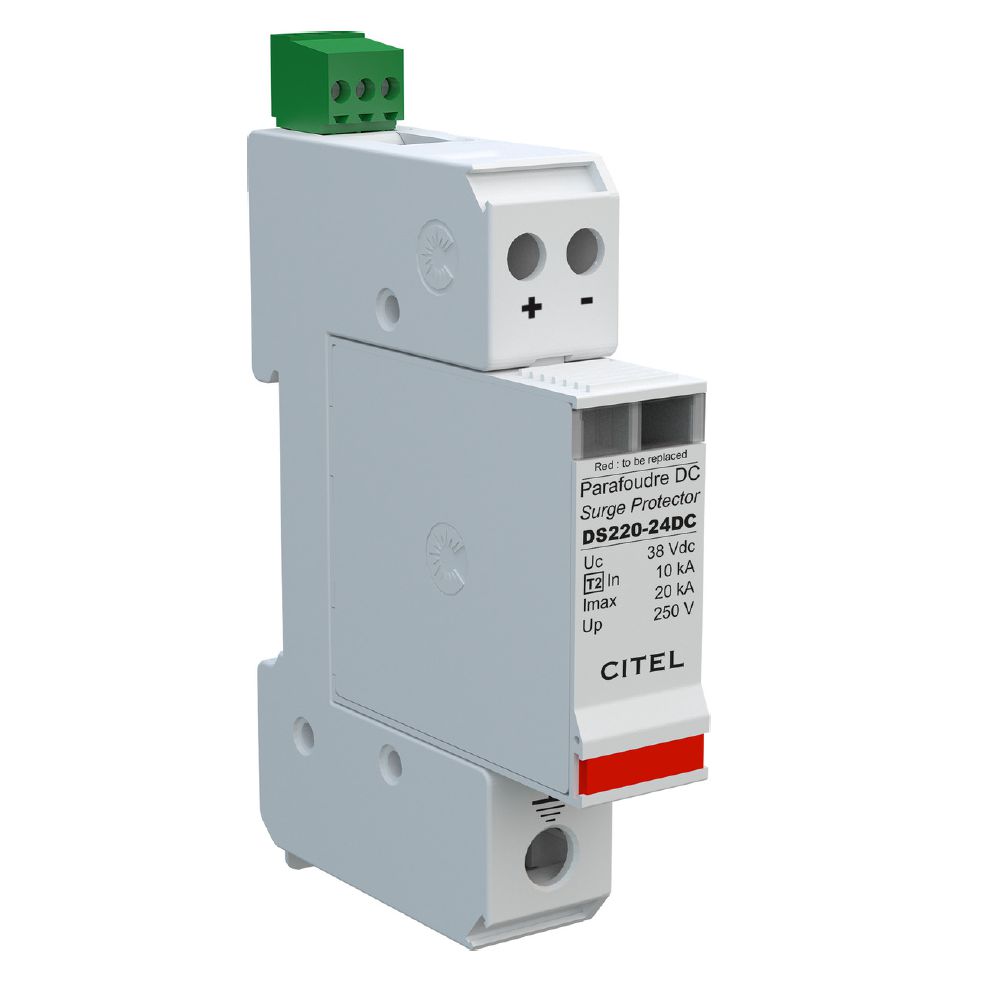

Với model DS220S-24DC (có ký hiệu “S”) ngoài cửa sổ báo hiệu như DS220-24DC thì DS220S-24DC còn có thêm tiếp điểm kết nối ra bên ngoài cho đèn LED hoặc còi để báo hiệu tình trạng hoạt động của chúng.

DS220-24DC và DS220S-24DC thường sử dụng trong các hệ thống chống sét lan truyền cho Camera, tủ điều khiển PLC, tủ báo cháy và các hệ thống điện tử khác.

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model sản phẩm	DS220-24DC
Type của thiết bị (theo IEC 61643-11)	Type 2
Cực được bảo vệ (Pole)	2P (+ và -)
Hệ thống điện	DC hoặc PV 24V
Điện áp hệ thống định mức DC - (Un-dc)	24 Vdc
Điện áp hệ thống định mức PV - (Uocstc)	24 Vdc
Điện áp hoạt động tối đa AC L-N - (Uc)	30 Vac
Điện áp hoạt động tối đa PV - (Ucpv)	38 Vdc
Điện áp hoạt động tối đa DC - (Uc)	38 Vdc
Dòng tải tối đa - (IL)	20 A
Dòng rò nối đất - (Ipe)	< 0.1 mA
Dòng liên tục ở Uc - (Ic)	< 0.1 mA
Dòng tiêu thụ thường xuyên PV - (Icpv)	< 0.1 mA
Dòng phóng theo - (If)	không
Khả năng cắt dòng xung định mức (Thử nghiệm 15 lần xung 8/20 μs) - (In)	10 kA
Khả năng cắt dòng xung tối đa (Chịu được tối đa xung 8/20 μs ) - (Imax)	20 kA
Dòng thoát xung tổng (Chịu được tối đa xung 8/20 μs ) - (Imax ltotal)	40 kA
Chịu ngắn mạch tối đa PV - (Iscpv)	1 kA
Kiểu kết nối	+/-/PE
Kiểu bảo vệ	đồng hướng
Cấp bảo vệ @In (8/20µs) - (Up)	250 V
Cấp bảo vệ L/PE @In (8/20µs) - (Up L/PE)	250 V
Điện áp sót tại 3 kA - (Up-3kA)	195 V
Phần tử bảo vệ bên trong	MOV
Cấu hình	đế và mod DSM220-24DC
Cấu hình lắp đặt	2 cực (+ và -)
Kết nối đến mạng điện	siết ốc : 1.5-10 mm² (+/-) và 2.5-25 mm² (G)
Hình dạng	module kiểu ghim-rút/ 2 cực
Kiểu lắp đặt	Lắp trên ray 35 mm (EN60715)
Chất liệu vỏ thiết bị	Thermoplastic UL94-V0
Nhiệt độ hoạt động	-40 / +85 °C
Cấp bảo vệ chống thâm nhập	IP20
Chế độ an toàn	Ngắt kết nối khỏi nguồn điện DC
Báo hiệu tình trang hoạt động	2 chỉ thị màu bên ngoài module
Module thay thế	DSM220-24DC
Phiên bản báo hiệu tình trạng hoạt động từ xa	DS220S-24DC
Kích thước	xem sơ đồ
Ngắt kết nối nhiệt	bên trong
Cầu chì kết hợp	Loại gG - 20 A
Tuân thủ tiêu chuẩn	EC 61643-11 / EN 61643-11 / UL1449 4ed.

CSDC 24VDC DS220-24DC (2P, Type 2, 20kA) được thiết kế lắp trên Din-ray trong tủ điện, đấu nối song song với hệ thống thông qua thiết bị bảo vệ ngắn mạch như cầu chì hoặc CB, khoảng cách dây kết nối càng ngắn càng tốt (tối đa 50cm) để đảm bảo hiệu quả.
