SPHERE600-AL Quả cầu nhôm đánh dấu đường dây (D600, 6.5kg, Cam/Đỏ/Trắng, 420kV)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

SPHERE600-AL Quả cầu nhôm đánh dấu đường dây (D600, 6.5kg, Cam/Đỏ/Trắng, 420kV)

Name: SPHERE600-AL Quả cầu nhôm đánh dấu đường dây (D600, 6.5kg, Cam/Đỏ/Trắng, 420kV)
Brand: OBSTA
SKU: SPHERE600-AL
Availability: InStock
Rating: 5 (1 reviews)

Series

SPHERE
Model

SPHERE600-AL
Thương hiệu / Xuất xứ

OBSTA / FRANCE

Quả cầu nhôm đánh dấu đường dây
Đáp ứng điện áp đến 420KV
Chất liệu: Nhôm
Màu sắc: Cam (hoặc Đỏ, Trắng)
Đường kính ngoài: Ø 600mm
Tuân thủ tiêu chuẩn ICAO và FAA
Trọng lượng: 6,5 kg

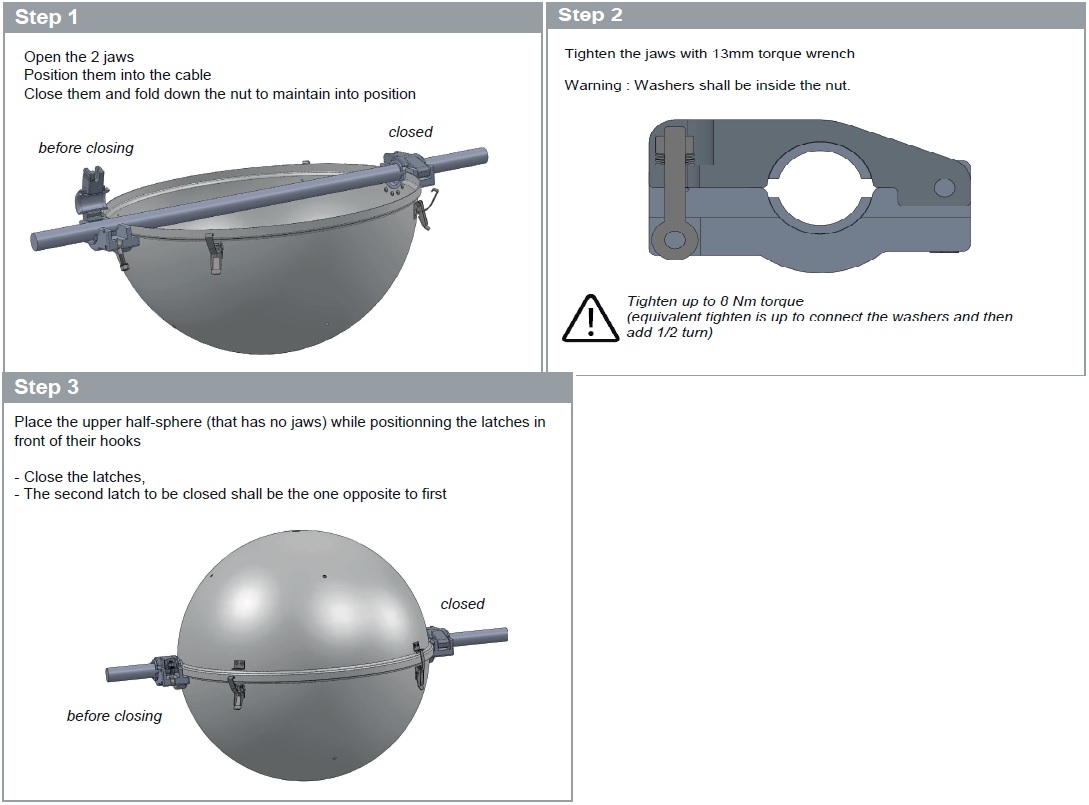

Không bị thất lạc chi tiết khi lắp đặt vì kết cấu chỉ 2 hàm khóa với 2 ốc vít và 4 chốt khóa
Chịu được nhiệt độ cao

SPHERE600-AL

Quả cầu nhôm đánh dấu đường dây trên cao

SPHERE600-AL là vật thể hình cầu hay bầu dục bằng chất liệu nhôm nổi bật với màu cam, đỏ hoặc trắng, dùng để gắn trên các đường dây điện cao thế, cáp treo trên cao để đánh dấu chướng ngại vật. Mục đích chính của chúng là giúp các phương tiện bay hoặc tàu thuyền dễ dàng nhận biết từ xa các đường dây để có biện pháp phòng tránh va chạm. Quả cầu nhôm cảnh báo cho đường đây trên cao

Dòng quả cầu nhôm đánh dấu đường dây SPHERE600-AL của OBSTA là một trong những sản phẩm báo hiệu và Đèn báo không Obsta đạt tiêu chuẩn quốc tế. Quả cầu cảnh báo được lắp đặt theo các tiêu chuẩn nghiêm ngặt để đảm bảo hiệu quả:

Theo tiêu chuẩn ICAO (Tổ chức Hàng không Dân dụng Quốc tế): Theo khuyến nghị của Tổ chức Hàng không Dân dụng Quốc tế (ICAO) phụ lục 14 chương 6 (Annex 14 Chapter 6).
Theo tiêu chuẩn FAA (Cục Hàng không Liên bang Hoa Kỳ):Theo FAA việc quản lý chi tiết thông số kỹ thuật của các quả cầu được nêu trong Advisory Circular No. 70/7460-1L:

Các ứng dụng thực tế của quả cầu cảnh báo

Đối với máy bay có người lái và drone
Đối với tàu thủy và giao thông hàng hải
Đối với đường cao tốc và khu vực giao thông quan trọng

Quả cầu nhôm đánh dấu đường dây SPHERE600-AL: Cứng cáp, chịu lực tốt, phù hợp với các đường dây điện cao thế đến 420kV, không bị thất lạc chi tiết khi lắp đặt vì kết cấu chỉ 2 hàm khóa với 2 ốc vít và 4 chốt khóa

SPHERE600-AL chất liệu bằng Nhôm với 3 màu chuẩn: CAM, ĐỎ, TRẮNG

Quy ước đặt tên Model và Part Number sản phẩm

Dòng sản phẩm - Màu sắc - Kích thước

Dòng sản phẩm: SPHERE600-AL
Màu sắc: O (Màu Cam - Orange), R (Màu Đỏ - Red), W (Màu Trắng - White)
Kích thước: Đường kính tối thiểu của dây cáp lắp vào

Các Model Quả cầu nhôm

Sản phẩm	P/N	Model	Đường kính dây cáp (mm)
Quả cầu nhôm màu CAM	100847	SPHERE600-AL-O -ø14,0-17,5	ø14,0-17,5
	100848	SPHERE600-AL-O -ø17,6-19,5	ø17,6-19,5
	100819	SPHERE600-AL-O -ø19,6-22,8	ø19,6-22,8
	100849	SPHERE600-AL-O -ø22,9-24,7	ø22,9-24,7
	100818	SPHERE600-AL-O -ø24,8-28,4	ø24,8-28,4
	100846	SPHERE600-AL-O -ø28,5-30,7	ø28,5-30,7
	100845	SPHERE600-AL-O -ø30,8-33,1	ø30,8-33,1
Quả cầu nhôm màu ĐỎ	100800	SPHERE600-AL-R -ø14,0-17,5	ø14,0-17,5
	100820	SPHERE600-AL-R -ø17,6-19,5	ø17,6-19,5
	100801	SPHERE600-AL-R -ø19,6-22,8	ø19,6-22,8
	100821	SPHERE600-AL-R -ø22,9-24,7	ø22,9-24,7
	100802	SPHERE600-AL-R -ø24,8-28,4	ø24,8-28,4
	100822	SPHERE600-AL-R -ø28,5-30,7	ø28,5-30,7
	100803	SPHERE600-AL-R -ø30,8-33,1	ø30,8-33,1
	100804	SPHERE600-AL -R-ø36,7-40,1	ø36,7-40,1
	100805	SPHERE600-AL -R-ø43,8-45,7	ø43,8-45,7
	100806	SPHERE600-AL-R -ø51,7-53,5	ø51,7-53,5
	100807	SPHERE600-AL-R -ø58,4-59,8	ø58,4-59,8
Quả cầu nhôm màu TRẮNG	100810	SPHERE600-AL-W -ø14,0-17,5	ø14,0-17,5
	100830	SPHERE600-AL-W -ø17,6-19,5	ø17,6-19,5
	100811	SPHERE600-AL-W -ø19,6-22,8	ø19,6-22,8
	100831	SPHERE600-AL-W -ø22,9-24,7	ø22,9-24,7
	100812	SPHERE600-AL-W -ø24,8-28,4	ø24,8-28,4
	100832	SPHERE600-AL-W -ø28,5-30,7	ø28,5-30,7
	100813	SPHERE600-AL-W -ø30,8-33,1	ø30,8-33,1
	100814	SPHERE600-AL-W -ø36,7-40,1	ø36,7-40,1
	100815	SPHERE600-AL-W -ø43,8-45,7	ø43,8-45,7
	100816	SPHERE600-AL-W -ø51,7-53,5	ø51,7-53,5
	100817	SPHERE600-AL-W -ø58,4-59,8	ø58,4-59,8

Thông số vật lý chung của SPHERE600-AL: Đường kính ngoài của quả cầu: D600mm, Khối lượng: 6,5kg

Quả cầu đánh dấu là thiết bị nhỏ nhưng có vai trò lớn trong việc bảo vệ an toàn cho các hệ thống trên cao. Từ máy bay, drone đến tàu thuyền và phương tiện giao thông, quả cầu cảnh báo đảm bảo sự an toàn và hiệu quả cho nhiều lĩnh vực khác nhau. Với sự phát triển công nghệ và yêu cầu an toàn ngày càng cao, quả cầu cảnh báo chắc chắn sẽ tiếp tục là giải pháp quan trọng, hiệu quả và không thể thiếu.
