SPHERE600 Quả Cầu Cảnh Báo Đường Dây Chất Liệu Polyethylene
SPHERE600 Quả Cầu Cảnh Báo Đường Dây Chất Liệu Polyethylene
Giá tham khảo :
Liên hệ
Chọn sản phẩm để báo giá
  • Series
    Sphere
  • Model
    Sphere600
  • Thương hiệu / Xuất xứ
    OBSTA / FRANCE
  • Cảnh báo chướng ngại vật đường dây
  • Dùng cho cáp quang OPGW, dây điện đến 132kV.
  • Chất liệu nhựa Polyethylene
  • Màu Cam, Đỏ, Trắng, Đỏ Trắng
  • Đường kính ngoài: Ø 600mm
  • Tuân thủ tiêu chuẩn ICAO và FAA
  • Trọng lượng: 4 kg
  • Lắp đặt dễ dàng và nhanh chóng chỉ với 6 đai ốc để kẹp chặt vào sợi cáp
  • 8 lổ thoát nước
  • Nhiệt độ hoạt động: -50/+80°C
  • Kẹp EPDM thích ứng và không làm hư hỏng cáp

SPHERE600

Quả cầu cảnh báo đường dây trên cao

SPHERE600 là dòng sản phẩm có hình dạng quả cầu tròn bằng chất liệu nhựa Polyethylene với các màu sắc nổi bật như cam, đỏ hoặc trắng. Chúng được gắn theo các đường dây trên cao như cáp truyền tải điện, dây viễn thông hay các hệ thống cáp treo để đánh dấu chướng ngại vật, giúp các phương tiện bay trên không hoặc dưới mặt đất, mặt nước (đi qua sông, hẻm núi) dễ dàng nhận diện để tránh va chạm.

Dòng sản phẩm SPHERE600 của OBSTA là thương hiệu hàng đầu trên thế giới về quả cầu cảnh báo và đèn báo không theo tiêu chuẩn quốc tế.

Quả cầu cảnh báo đường dây được lắp đặt theo các yêu cầu nghiêm ngặt trong các tiêu chuẩn như:

  • Theo ICAO (Tổ chức Hàng không Dân dụng Quốc tế): Theo khuyến nghị của Tổ chức Hàng không Dân dụng Quốc tế (ICAO) phụ lục 14 chương 6 (Annex 14 Chapter 6).
  • Theo FAA (Cục Hàng không Liên bang Hoa Kỳ): Theo FAA việc quản lý chi tiết thông số kỹ thuật của các quả cầu được nêu trong Advisory Circular No. 70/7460-1L:

Các ứng dụng của quả cầu cảnh báo đường dây

  • Cho máy bay có người lái và drone
  • Cho tàu thủy và giao thông hàng hải
  • Cho đường cao tốc và khu vực giao thông quan trọng

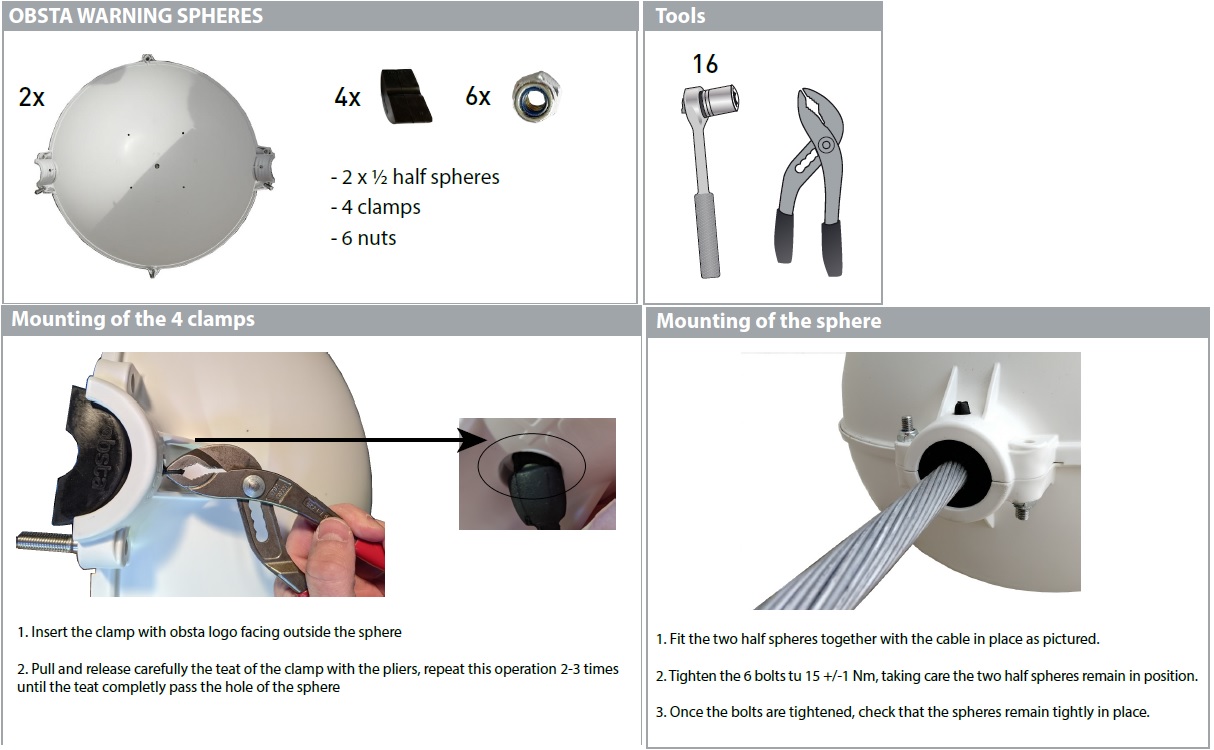

Quả cầu Polyethylene SPHERE600: Nhẹ, bền, phù hợp với dây cáp quang OPGW hoặc đường dây điện áp đến 132kV, quả cầu có 6 đai ốc để kẹp chặt vào sợi cáp và 8 lổ thoát nước

SPHERE600 chất liệu Nhựa Polyethylene với 4 màu chuẩn gồm CAM, ĐỎ, TRẮNG và ĐỎ TRẮNG

Quy ước đặt tên Model và Part Number sản phẩm

Rãnh cáp treo phù hợp với đường kính của dây

Dòng sản phẩm - Màu sắc - Kích thước

  • Dòng sản phẩm: SPHERE600
  • Màu sắc: O (Màu Cam - Orange), R (Màu Đỏ - Red), W (Màu Trắng- White), RW (Màu Đỏ Trắng)
  • Kích thước: Đường kính tối thiểu của dây cáp lắp vào



Các Model quả cầu cảnh báo bằng Polyethylene

Phân theo màu sắc và kích thước cáp. Có chung kích thước đường kính ngoài là 600mm và khối lượng 4kg

Part Number Model Màu sắc Đường kính dây cáp (mm)
  113655O065
SPHERE600-O-Ø6,5-12,5 Cam 06,5-12,5
113655O125 SPHERE600-O-Ø12,5-18,5 12,5-18,5
113655O185 SPHERE600-O-Ø18,5-24,5 18,5-24,5
113655O245 SPHERE600-O-Ø24,5-30,5 24,5-30,5
113655O305 SPHERE600-O-Ø30,5-36,5 30,5-36,5
113655O365 SPHERE600-O-Ø36,5-42,5 36,5-42,5
113655R065 SPHERE600-R-Ø6,5-12,5

Đỏ


 06,5-12,5
113655R125 SPHERE600-R-Ø12,5-18,5 12,5-18,5
113655R185 SPHERE600-R-Ø18,5-24,5 18,5-24,5
113655R245 SPHERE600-R-Ø24,5-30,5 24,5-30,5
113655R305 SPHERE600-R-Ø30,5-36,5 30,5-36,5
113655R365 SPHERE600-R-Ø36,5-42,5 36,5-42,5
113655W065 SPHERE600-W-Ø6,5-12,5
Trắng		 06,5-12,5
113655W125 SPHERE600-W-Ø12,5-18,5 12,5-18,5
113655W185 SPHERE600-W-Ø18,5-24,5 18,5-24,5
113655W245 SPHERE600-W-Ø24,5-30,5 24,5-30,5
113655W305 SPHERE600-W-Ø30,5-36,5 30,5-36,5
113655W365 SPHERE600-W-Ø36,5-42,5 36,5-42,5
113655RW125 SPHERE600-RW-Ø12,5-18,5 Đỏ + Trắng 12,5-18,5



Quả cầu cảnh báo là thiết bị nhỏ nhưng có vai trò lớn trong việc bảo vệ an toàn cho các hệ thống trên cao. Từ máy bay, drone đến tàu thuyền và phương tiện giao thông, quả cầu cảnh báo đảm bảo sự an toàn và hiệu quả cho nhiều lĩnh vực khác nhau. Với sự phát triển công nghệ và yêu cầu an toàn ngày càng cao, quả cầu cảnh báo chắc chắn sẽ tiếp tục là giải pháp quan trọng, hiệu quả và không thể thiếu.

>>>Xem thêm: Quả Cầu Cảnh Báo Đường Dây: Bảo Vệ An Toàn Trên Cao

down SPHERE600-O-6,5-12,5 catalog pdf136.7 KB
down SPHERE600 Lắp đặt catalog pdf3.7 MB
