PDS251-52VG-63A: Tủ cắt lọc sét 1P-63A (Type 1+2+3, Iimp 25kA, Imax 140kA-50kA, L/C)

Name: PDS251-52VG-63A: Tủ cắt lọc sét 1P-63A (Type 1+2+3, Iimp 25kA, Imax 140kA-50kA, L/C)
Brand: TACpro
SKU: PDS251-52VG-63A
Availability: InStock
Rating: 5 (1 reviews)

Series

PDS250-50VG
Model

PDS251-52VG-63A
Thương hiệu / Xuất xứ

TACpro / Viet Nam

Cắt lọc 1 pha 63A nối tiếp
Bảo vệ đa cấp Type 1+2+3
Điện áp định mức Un 230V, tối đa Uc 275V, TOV 440V
Lọc bằng cuộn cảm phối hợp 63A
Lọc nhiễu RF bằng tụ lọc 440 nF - loại X1
Công nghệ VG hiệu suất cao
Cắt sơ cấp (L-G) 70kA (10/350µs), 140kA (8/20µs)
Cắt thứ cấp (L-G) 50kA (8/20µs)
Cắt N-G: 50kA (8/20µs)
Kiểu bảo vệ L-G, N-G.
Cấp bảo vệ Up 1,5kV, sóng kết hợp Uoc 6kV
Chỉ báo tình trạng hoạt động trên module
Ngõ ra kết nối thiết bị báo động (đèn, chuông..)

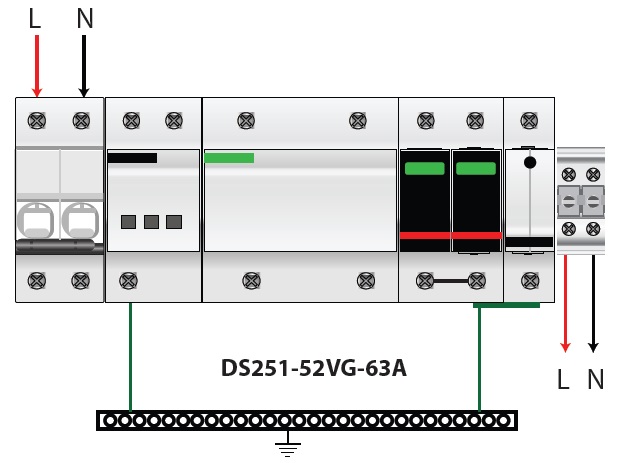

Cấu hình: DS250E, DAC52VG, DSH63, DUC (Citel/Pháp)
Tủ PVC & MCB 2P63 Schneider)

PDS251-52VG-63A

Bảo vệ tối ưu cho Phòng Máy Tính Điên Tử

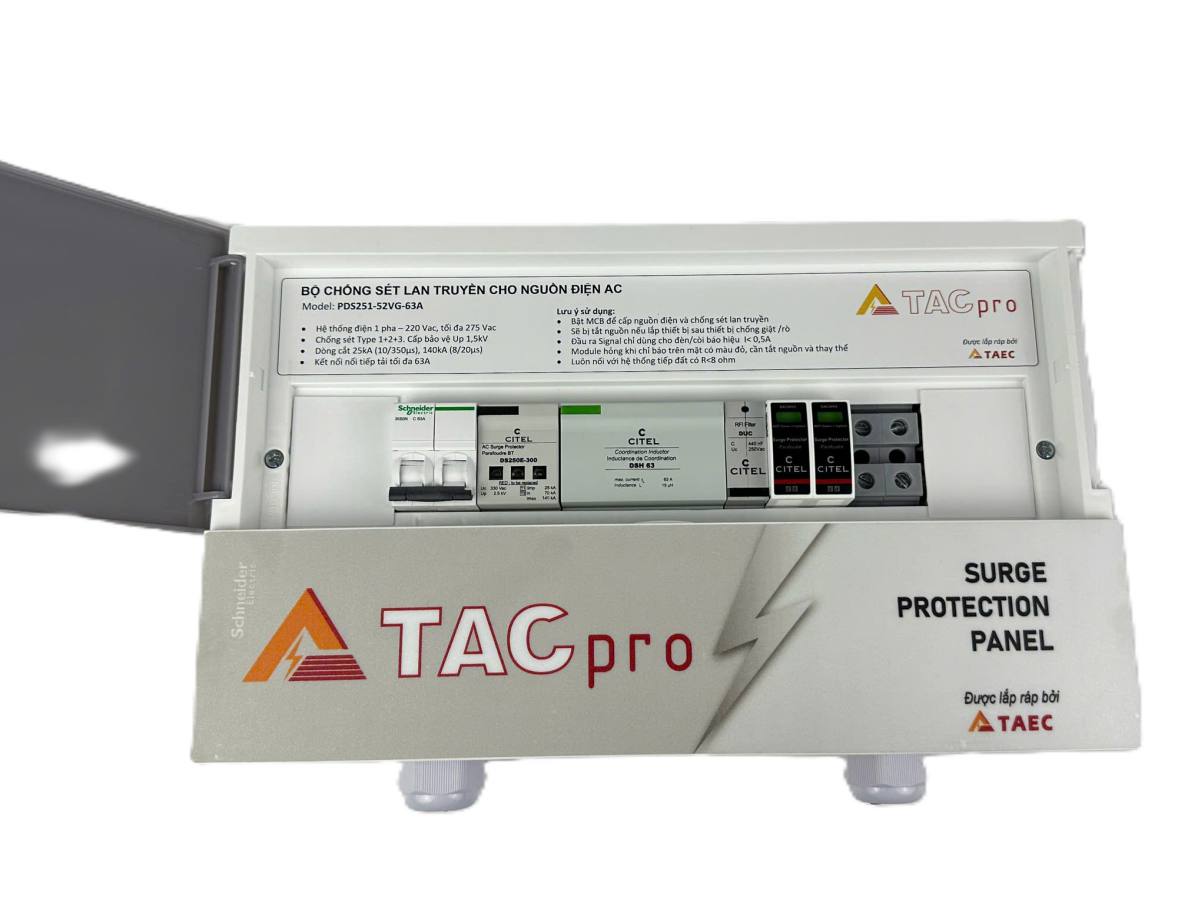

PDS251-52VG-63A là một phiên bản trong dòng tủ cắt lọc sét PDS250-50VG nhãn hiệu TACpro của ThyAn, chúng được lắp ráp từ các thiết bị chống sét của CiteI Pháp theo các đúng các tiêu chuẩn và sự cho phép từ nhà sản xuất.

Tình năng kỹ thuật chính

Dùng cho nguồn điện 1 pha đáp ứng dòng tải 63A
Thuộc Type 1+2+3 theo tiêu chuẩn IEC
Bảo vệ đa cấp kết hợp công nghệ VG hiệu suất cao
Khả năng cắt xung sét trực tiếp mạnh mẽ đến 25kA
Khả năng cắt xung lan truyền lớn, đến 140kA sơ cấp, 50kA thứ cấp
Cuộn cảm phối hợp 63A, lọc nhiễu RF bằng tụ điện chuyên dụng
Tủ PVC chống cháy, dễ vận chuyển và lắp đặt.

Chức năng của PDS251-52VG-63A

Bảo vệ các thiết bị điện tử nhạy cảm giá trị cao
Khả năng mạnh mẽ, tác dụng với tất cả dạng xung quá áp do sét đánh và quá áp chuyển mạch
Duy trì sự hoạt động ổn định và kéo dài tuổi thọ cho thiết bị điện
Dễ dàng kiểm tra tình trạng hoạt động, thay thế dễ dàng
Hình thức gọn đẹp phù hợp với văn phòng hoặc nhà ở

Các model phổ biến của dòng PDS250-50VG

PDS251-52VG-32A: 1 pha 2 dây, tải 32A, Type 1+2+3, Iimp 25kA, Imax 140kA /dây sơ cấp, Imax 50kA /dây thứ cấp, mạch L/C
PDS251-52VG-63A: 1 pha 2 dây, tải 63A, Type 1+2+3, Iimp 25kA, Imax 140kA /dây sơ cấp, Imax 50kA /dây thứ cấp, mạch L/C
PDS254G-53VG-63A: 3 pha 4 dây, tải 63A, Type 1+2+3, Iimp 25kA, Imax 140kA /dây sơ cấp, Imax 50kA /dây thứ cấp, mạch L/C
PDS254G-53VG-32A: 3 pha 4 dây, tải 32A, Type 1+2+3, Iimp 25kA, Imax 140kA /dây sơ cấp, Imax 50kA /dây thứ cấp, mạch L/C

Thông số kỹ thuật

Thông số kỹ thuật
Download tài liệu

Model	PDS251-52VG-63A
Nhãn hiệu	TACpro
Xuất xứ	Việt Nam (module nhập khẩu Pháp, lắp ráp bởi TAEC)
Ứng dụng	Chống sét lan truyền nguồn AC
Type chống sét - IEC 61643	Type 1+2+3
Hệ thống điện	1 pha 220Vac (L+N)
Mạng điện AC nối đất	TN
Điện áp định mức L-N (Un)	230 Vac
Điện áp hoạt động tối đa L-N (Uc)	275 Vac
Quá áp tạm thời đặc tính 120 mn(UT)	440 Vac
Dòng tải tiêu thụ tối đa IL	63A
Dòng rò nối đất (Ipe)	không
Dòng liên tục ở Uc (Ic)	2 mA
Dòng phóng theo (If)	không
Khả năng cắt sét định mức (15 xung 8/20μs) (In)	Sơ cấp: 70 kA, Thứ cấp: 20 kA
Khả năng cắt sét tối đa /cực (8/20μs) (Imax)	Sơ cấp: 140 kA, Thứ cấp: 50 kA
Khả năng cắt sét trực tiếp /cực (10/350µs) (limp)	25 kA
Chịu sóng kết hợp theo IEC 61643-11 (Uoc) Class III test: 1.2/50μs - 8/20μs	6 kV
Lọc nhiễu	L-C
Kiểu kết nối và chống sét	L-PE và N-PE
Cấp bảo vệ @ In (8/20μs)	1,5 kV
Công nghệ chống sét	Công nghệ VG (MOV + GSG) + mạch lọc nhiễu L-C
Bảo vệ ngắn mạch /mức	Có / 6 kA
Báo hiệu tình trạng hoạt động	Có (chỉ thị màu)
Kết nối đến mạng điện	Nối tiếp
Nhiệt độ hoạt động	-25 đến +60 °C
Module chống sét / Nhãn hiệu /xuất xứ	DS250E + DAC52VG + DSH63 + DUC / CITEL /Pháp
Thiết bị an toàn điện / Hiệu /xuất xứ	MCB 2P-63A/ Schneider/ Pháp
Vỏ tủ / chất liệu / Hiệu /xuất xứ	MINIPRAGMA / Technoplastic / Schneider/ Pháp
Cấp bảo vệ / kháng cháy	IP40 / 650 °C
Kích thước ngoài vỏ tủ (rộng x cao x sâu)	376 x 228 x 101,5 mm
Tiêu chuẩn chống sét đáp ứng	IEC 61643-11 / EN 61643-11 / UL1449 4ed / EAC
