ATSHOCK L Cắt sét Type 1 50kA cho dây Pha

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

ATSHOCK L Cắt sét Type 1 50kA cho dây Pha

Name: ATSHOCK L Cắt sét Type 1 50kA cho dây Pha
Brand: AT
SKU: ATSHOCK L
Availability: InStock
Rating: 5 (1 reviews)

Series

ATSHOCK
Model

ATSHOCK L
Thương hiệu / Xuất xứ

AT / SPAIN

Chống sét dây pha (L) 50kA Type 1
Dạng Dinrail 1P (Pole/cực) lắp trong tủ điện
Điện áp định mức Un 230Vac, quá áp Uc 275Vac
Tần số đòng điện 50-60Hz
Công nghệ Gas discharge tube, có khả năng chịu dòng rất cao
Dòng cắt xung lan truyền 8/20µs In 50kA
Dòng cắt xung trực tiếp 10/350µs Iimp 50kA
Cầu chì bảo vệ bên trong, chịu ngắn mạch 50kA
Cấp bảo vệ ở mức In Up/In 2.5 kV
Thời gian nhạy đáp nhỏ hơn 100ns
Báo hiệu tình trạng hoạt động bằng chỉ thị màu
Cấp bảo vệ IP20, trở kháng cách điện 10¹⁴ Ω
Đáp ứng EN/IEC 61643-11, UL1449, EC

ATSHOCK L

Module cắt sét dây pha 50kA

ATSHOCK L (AT-8350) là thiết bị cắt sét Type 1 cho dây pha L của hệ thống điện AC, bảo vệ sơ cấp Type 1 với khả năng chịu xung trực tiếp (10/350µs) đến 50kA và dòng xung lan truyền (8/20µs) 50kA.

AT-8350 thích hợp cho các mạng điện TT, TN-C và TN-S, ATSHOCK L được lắp song song với đường dây hạ áp và thường được kết hợp với ATSHOCK N (bảo vệ trung tính) để tạo thành các bộ 1 pha hoặc 3 pha cho các tủ điện tổng và có thể kết hợp với các thiết bị chống sét khác như ATSUB và ATCOVER hoặc cuộn cảm ATLINK

ATSHOCK L bảo vệ hiệu quả cho đường dây cấp điện có hoặc không có trung tính, được chế tạo từ ống phóng điện có khí có thể chịu được dòng phóng điện khá cao.

Chúng được khuyến nghị lắp đặt tại bảng điện chính, nơi đường dây dẫn vào nhà và là nơi dòng xung trực tiếp có thể thâm nhập vào.

AT-8350 phối hợp với module ATSHOCK N

ATSHOCK L + ATSHOCK N: Sự kết hợp này trở thành bộ 1 pha (L+N)
3 x ATSHOCK L + ATSHOCK N: Sự kết hợp này trở thành bộ 3 pha (3L+N)

Được thử nghiệm tại các phòng thí nghiệm độc lập có thẩm quyền và cấp chứng nhận loại 1, 2 và 3 theo tiêu chuẩn EN 61643-11, và GUIDE-BT-23 từ REBT.

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model sản phẩm	ATSHOCK L
Mã sản phẩm	AT-8350
Bảo vệ theo REBT	III, IV
Type của thiết bị (theo IEC 61643-11)	Type 1
Cực được bảo vệ (Pole)	1P (L)
Hệ thống điện	220/380 Vac
Điện áp hoạt động định mức - (Uc)	230 Vac
Điện áp hoạt động tối đa - (Uc)	275 Vac
Tần số hoạt động	50 - 60 Hz
Khả năng cắt dòng định mức xung 8/20μs - (In)	50 kA
Dòng cắt xung trực tiếp xung 10/350μs - (limp)	50 kA
Năng lượng riêng - (W/R)	625 kJ/Ω
Khả năng dập cháy dòng phóng theo	50 kAeff
Cấp bảo vệ xung 8/20μs tại In - Up(In)	2.5 kV
Thời gian nhạy đáp	< 100 ns
Cầu chì dự phòng	125 A gL/gG
Dòng ngắn mạch tối đa	25 kA
Kích thước	36 x 96 x 80 mm (2 DIN 43880)
Trọng lượng	345gr
Nhiệt độ hoạt động	-40 / + 70 °C
Vị trí lắp đặt	Trong nhà
Cấp bảo vệ chống thâm nhập	IP20
Lắp đặt	DIN Rail
Chất liệu vỏ thiết bị	Polyamide
Điện trở cách điện	> 10^14 Ω
Vỏ tự dập tắt	V-0 Type according to UNE-EN 60707 (UL94)
Kiểu kết nối	song song (1 dây L)
Báo hiệu tình trạng hoạt động	Cửa sổ hiển thị: Vàng ok, Đen thay thế
Dây nối L/N/G	16 mm2
Chứng nhận thử nghiệm theo:	UNE-EN 61643-11
Tuân thủ các yêu cầu của:	UL 1449
Các tiêu chuẩn liên quan:	UNE 21186, NF C 17-102, IEC 62305

Thiết bị cắt sét dây pha L 50kA ATSHOCK L (1P, Type 1, 50kA)

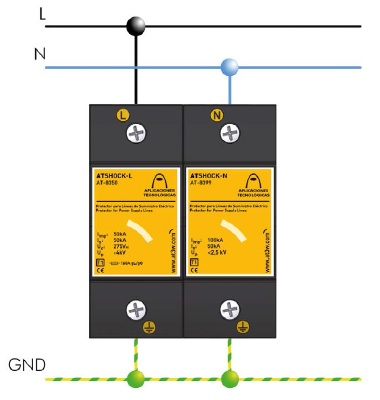

Ngắt điện khi lắp đặt. Lắp song song song với đường dây hạ áp, đấu dây L và nối đất
Phải thực hiện nối tiếp đất cho thiết bị. Tiếp đất trong mọi hệ thống lắp đặt phải liên kết trực tiếp với nhau hoặc qua thiết bị đẳng thế và điện trở tiếp đất đo được phải dưới 10Ω
