PDS254VG-300 Type 1+2+3 three-phase AC surge protection panel

Reference price :

Select a product to request a quote

PDS254VG-300 Type 1+2+3 three-phase AC surge protection panel

Name: PDS254VG-300 Type 1+2+3 three-phase AC surge protection panel
Brand: TACpro
SKU: PDS254VG-300
Availability: InStock
Rating: 5 (1 reviews)

Series

PDS250VG
Model

PDS254VG-300
Brand / Made in

TACpro / VN + France

Chống sétnguồn 3 pha Type 1+2+3 mạng TNS
Điện áp định mức Un 230/400V, tối đa Uc 255V, TOV 440V
Công nghệ VG hiệu suất cao
Kiểu bảo vệ đồng hướng L-G và N-G
Dòng cắt xung trực tiếp (10/350µs): Iimp 25kA/P, 100kA/total
Dòng cắt xung lan truyền (8/20µs): Imax 70kA/P, 280kA/total
Cấp bảo vệ Up/In 1.1kV, Up/(L-G) 1,5kV
Mức chịu sóng kết hợp Uoc 6kV
Năng lượng riêng mỗi cực 156kJ/ohm
Báo hiệu tình trạng hoạt động bằng chỉ thị màu và tiếp điểm kết nối
Lắp trên tường, nối song song hoặc nối tiếp 63A
Cấu hình 4 module DS250VG-300 (Citel/Pháp)
Hộp tủ PVC và MCB 3P63 (Schneider)
Đáp ứng IEC/EN 61643-11, UL1449, kháng cháy 650oC, IP40

PDS254VG-300

Tủ chống sét TACpro PDS254VG-300 bảo vệ cho nguồn điện AC 3 pha 4 dây (3L+N) công nghệ VG tiên tiến nhất của Citel, đáp ứng đồng thời Type 1+2+3 theo tiêu chuẩn IEC 61643 với khả năng cắt mạnh mẽ mà điện áp dư còn lại rất thấp. Bảo vệ thích hợp cho các tủ điện chính nhà văn phòng, trung tâm dữ liệu, phòng máy tính và xử lý tự động.

Product specifications

Product specifications
product manual
Download file

Model sản phẩm	PDS254VG-300
Nhãn hiệu	TACpro
Xuất xứ	Việt Nam (module nhập khẩu Pháp)
Ứng dụng	Chống quá áp đột biến lan truyền nguồn AC
Type thiết bị theo - IEC 61643	Type 1+2+3
Hệ thống điện	3 pha 4 dây (3L+N) 220/380 Vac
Mạng điện AC nối đất	TNS
Điện áp định mức (Un)/ L-N	230 Vac
Điện áp hoạt động tối đa L-N - Uc	255 Vac
Quá áp tạm thời đặc tính 120 mn - UT	440 Vac
Dòng rò nối đất - Ipe	không
Dòng phóng theo - If	không
Khả năng cắt xung định mức (15 xung 8/20μs) - In	30 kA
Khả năng cắt xung tối đa mỗi cực/toal (8/20μs) - Imax	70 kA/dây; 280kA total
Khả năng cắt xung trực tiếp /cực (10/350µs) - limp	25 kA
Khả năng cắt xung ltotal (10/350µs)	100 kA
Chịu sóng kết hợp theo IEC 61643-11 - Uoc (Class III test: 1.2/50μs - 8/20μs)	20 kV
Kiểu kết nối	L-PE và N-PE
Điện áp dư @ In (8/20μs) Up-In)	1.1 kV
Điện áp dư @ 5kA (8/20μs) Up-5kA	0.6 kV
Cấp bảo vệ L/PE @ In (8/20μs) Up L/PE	1.5 kV
Cấp bảo vệ N/PE @ In (8/20μs) Up N/PE	1.5 kV
Công nghệ	Công nghệ VG (MOV+GSG)
Bảo vệ ngắn mạch /mức	Có / 4,5 kA
Báo hiệu tình trạng hoạt động	Có (chỉ thị màu) / tiếp điểm kết nối ra ngoài

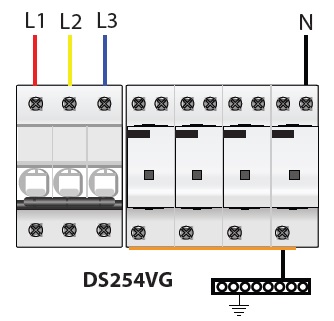

Kết nối đến mạng điện	Song song (hoặc nối tiếp với MCB)
Nhiệt độ hoạt động	-25 đến +60 °C
Module thiết bị/ Hiệu /xuất xứ	4x DS250VG-300 / CITEL /Pháp
Thiết bị an toàn điện / Hiệu /xuất xứ	MCB 3P-63A / Schneider / Pháp
Vỏ tủ / chất liệu / Hiệu / xuất xứ	MiniPragma / Technoplastic / Schneider / Pháp
Cấp bảo vệ / kháng cháy	IP40 / 650 °C
Kích thước ngoài vỏ tủ (rộng x cao x sâu)	268 x 228 x 101,5 mm
Tiêu chuẩn đáp ứng	IEC 61643-11 / EN 61643-11 / UL1449 4ed / EAC
