Giá tham khảo :
Liên hệ
  • Series
    MSB6
  • Model
    MSB6-400
  • Thương hiệu / Xuất xứ
    CITEL / FRANCE
  • Chống sét AC dây nối siêu nhỏ cho ổ cắm và đèn Led
  • Bảo vệ đầu cuối Type 3 cho thiết bị điện tử nhạy cảm
  • Thiết kế siêu nhỏ dễ dàng lắp đặt bên trong không gian nhỏ hẹp
  • Mạng điện TT-TN, điện áp Un 230V, Uc 255V, tối đa UT440V
  • Công nghệ MOV + GSG, cầu chì nhiệt ngắt mạch
  • Dòng cắt sét Imax (8/20µs) 6kA/dây
  • Không có dòng rò, chịu ngắn mạch 3kA
  • Cấp bảo vệ Up 1,5kV(CM/DM)
  • Chịu sóng kết hợp Uoc 6kV
  • Cảnh báo tình trạng hoạt động bằng âm thanh
  • Cấp bảo vệ chống thấm IP20
  • Nguyên khối, đấu song song với mạng điện có sẵn 3 dây đấu nối
  • Đáp ứng IEC 61643-11, EN 61643-11, UL1449 ed.5
  • Chứng nhận EAC



MSB6-400

Chống sét dạng dây nối siêu nhỏ cho ổ cắm điện & đèn Led



MSB6-400 là một phiên bản trong dòng thiết bị cắt sét đầu cuối kết nối bằng dây dẫn có sẵn với kích thước siêu nhỏ của Citel Pháp, chúng được thiết kế để bảo vệ đầu cuối (cấp cuối cùng) trong các giải pháp chống sét lan truyền cho các thiết bị điện tử nhạy cảm.

Các thiết bị chống sét MSB6 dạng dây nối này có kích thước rất nhỏ gọn (chỉ 36x27x12 mm) và trọng lượng rất nhẹ (chỉ 20gr) nên sử dụng rất hữu ích trong các trường hợp:

  • Lắp đặt bảo vệ chống sét bên trong các ổ cắm điện trên tường, ổ cắm kéo dài, ổ cắm di động, nẹp cáp ... cấp nguồn trực tiếp cho các thiết bị điên tử nhạy cảm.
  • Lắp đặt bảo vệ cho các bộ đèn Led loại 1 (Class 1 Led system) như các bóng đèn chiếu sáng đường phố, đèn Led chiếu sáng trang trí nghệ thuật.
  • Lắp bên trong các thiết bị điện tử khác như máy tính, UPS, tổng đài, tivi .v.v. mà không quá lo ngại về không gian lắp đặt.

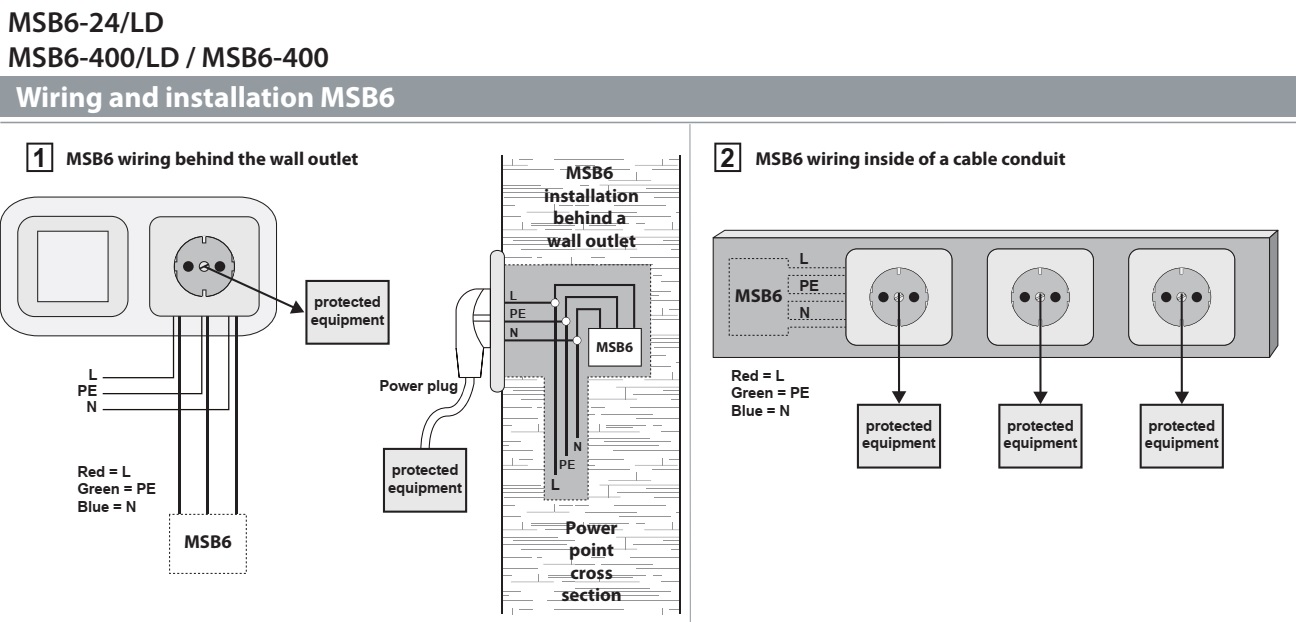

MSB6 được lắp đặt bảo vệ bên trong các ổ cắm điện (outlet)

Đèn LED loại 1 là gì ?
Đèn LED loại 1 (Class 1) được sử dụng trong các tòa nhà công nghiệp để giảm nguy cơ thiết bị điện áp cao đốt cháy các chất dễ cháy trong môi trường. Đèn Class 1 điển hình được thiết kế phòng chống cháy nổ, có thể tiếp xúc với các hóa chất dễ bay hơi này mà không gây ra sự cố mất an toàn. Đèn Led Loại I chứa đầu nối dây đất, có thể nhìn thấy ba chốt, một trong số đó được kết nối với dây nối đất của tòa nhà. Tất cả các thành phần kim loại trong các thiết bị này đều được 'nối đất' và đều được bảo vệ như vậy.



Các phiên bản của dòng thiết bị chống sét dạng dây nối siêu nhỏ MSB6



  • MSB6-400 : Nguyên khối gồm 3 dây (L+N+G), chống sét 1 pha 230Vac, Type 3, Imax 6kA, Up 1,5kV, Uoc 6kV, IP20, cảnh báo tình trạng bằng âm thanh.
  • MSB6-400/LD : Nguyên khối gồm 3 dây (L+N+G), 1 pha 230Vac, Type 3, Imax 6kA, Up 1,5kV, Uoc 6kV, IP20, cảnh báo tình trạng bằng đèn Led.
  • MSB6-24/LD : Nguyên khối gồm 3 dây (L+N+G), chống sét nguồn DC hoặc AC từ 24Vac đến 30Vdc, Imax 2kA, Up 180 Vac/dc, Uoc 1kV, IP20, cảnh báo tình trạng bằng đèn Led.



Kích thước và cấu tạo mạch bảo vệ chống sét của dòng sản phẩm MSB6

Kích thước và cấu tạo mạch bảo vệ chống sét của dòng sản phẩm MSB6

Hệ thống chiếu sáng bằng công nghệ LED đã mang đến hiệu quả rất lớn về độ sáng, màu sắc và tiết kiểm điện. Tuy nhiên chúng rất dễ bị ảnh hưởng bởi các xung điện áp cao có thể làm hư hỏng các mạch điều khiển, biến áp hay các tế bào quang. Việc bảo vệ chúng khỏi bị hư hỏng do tác động của sét bằng các thiết bị chống sét lan truyền là rất cần thiết trước khi vận hành, không chỉ bảo toàn về giá trị tài sản mà còn duy trì được tuổi thọ của hệ thống đèn led, đặc biệt là giảm bớt khó khăn khi phải thay thế sửa chữa các bộ đèn trên cao như đèn đường, đèn giao thông, sân vận động, công nghiệp, đèn mỹ thuật cho các tòa nhà, cho cột tháp anten .v.v.

MSB6 được lắp đặt bảo vệ chống sét lan truyền bên cho hệ thống đèn Led trang trí
MSB6 được lắp đặt bảo vệ chống sét lan truyền bên cho hệ thống đèn Led trang trí

Model sản phẩm MSB6-400
Type của thiết bị chống sét (theo IEC 61643-11) Type 3
Hệ thống điện 230 Vac  một pha
Mạng điện AC nối đất TT-TN
Điện áp định mức (Un) 230 Vac
Điện áp hoạt động tối đa AC (L-N) (Uc) 255 Vac
Quá áp tạm thời đặc tính 5 giây -  chịu được (UT) 335 Vac
Quá áp tạm thời đặc tính 120 mn - ngắt kết nối (UT) 440 Vac
Dòng rò nối đất (Ipe) không
Khả năng cắt dòng sét định mức - Thử nghiệm 15 lần xung 8/20μs (In) 3 kA
Khả năng cắt dòng sét tối đa - Chịu được tối đa xung 8/20μs (Imax) 6 kA
Chịu được sóng kết hợp theo IEC 61643-11 Class III test: 1.2/50μs - 8/20μs (Uoc) 6 kV
Chịu được quá áp theo IEEE C62.41.1 6 kV / 6 kA
Dòng ngắn mạch (Isccr) 10kA
Kiểu bảo vệ L-N, L-G, N-G
Cấp bảo vệ L/N @ In (8/20µs) (Up L/N) 1.5 kV
Cấp bảo vệ N/PE @ In (8/20µs) (Up N/PE) 1.5 kV
Phần tử bảo vệ nên trong MOV + GSG
Cấu hình lắp đặt 1 pha (L+N)
Kết nối đến mạng điện bằng dây
Kiểu lắp đặt Trong ổ cắm AC hoặc siếc ốc
Chất liệu vỏ thiết bị Thermoplastic UL94-V0
Nhiệt độ hoạt động -40 / +85 °C
Cấp bảo vệ chống thâm nhập IP20
Chế độ an toàn ngắt kết nối khỏi nguồn điện AC
Báo tình trạng hoạt động Âm báo
Điện áp/ chỉ báo hoạt động không có
Kích thước 36x27x12mm
Trọng lượng 20 gr
Ngắt kết nối nhiệt bên trong
Báo lỗi tiếp đất Kiểu "S" hoặc delayed
Tuân thủ tiêu chuẩn IEC 61643-11 / EN 61643-11 / UL1449 ed.5
Chứng nhận EAC
