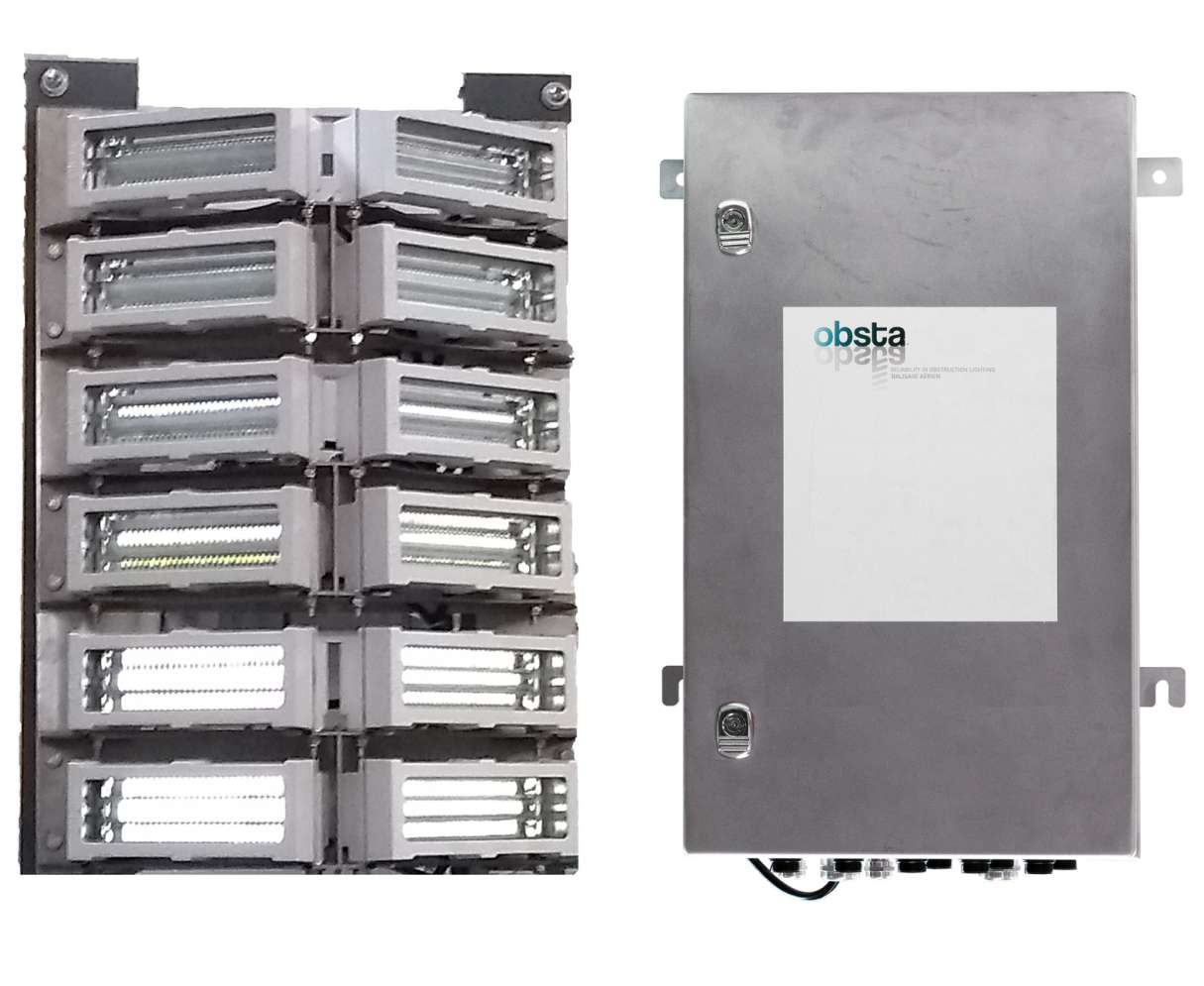

OFH-120-WW-240-U Đèn báo cường độ cao 12 chóa trắng (ICAO Type A, FAA L-856, 120-240V)

OFH-120-WW-240-U

Part Number: 113780U

Đèn Báo Không Cho Công Trình Siêu Cao (> 213m)

Khi thi công các công trình siêu cao như ống khói nhà máy, tháp truyền thông hay tháp viễn thông vượt 213 mét, việc đảm bảo an toàn bay đòi hỏi hệ thống đèn cảnh báo không lưu phải hoạt động ổn định và chính xác trong mọi điều kiện thời tiết.

OFH-120-WW-240-U (P/N: 113780U) là một trong những sản phẩm đèn báo không cường độ cao đến từ Pháp là lựa chọn hàng đầu hiện nay, mang lại nhiều cải tiến đột phá so với các dòng tiêu chuẩn khác trên thị trường.

1. Đặc điểm chức năng

Thiết bị tuân thủ nghiêm ngặt các tiêu chuẩn FAA L-856 và ICAO Annex 14 Chapter 6, tự động điều chỉnh mức phát quang theo 3 mốc thời gian trong ngày:

• Chế độ Ban ngày (Day mode): Phát chớp chớp ánh sáng trắng với cường độ cực đại 270.000 cd nhằm xuyên qua sương mù và đảm bảo khả năng quan sát từ xa cho phi công
• Chế độ Hoàng hôn (Twilight mode): Giảm cường độ phát quang xuống 20.000 cd (ánh sáng trắng) để tránh gây chói mắt
• Chế độ Ban đêm (Night mode): Tối ưu ánh sáng ở mức 2.000 cd (ánh sáng trắng) nhằm giữ an toàn tối đa cho vùng không phận
• Tần số chớp định kỳ: Duy trì chuẩn 40 lần/phút trên toàn bộ các chế độ

2. Đặc điểm cấu tạo

Đầu Đèn Flash-head (12 choá đèn LED dạng Mô-đun):

• Phủ góc 360°: Một tầng báo không tiêu chuẩn cần bố trí tối thiểu 3 đầu đèn đặt lệch góc  120° xung quanh thân công trình để phủ kín 360°.
• Góc chùm sáng dọc: >3°.
• Thiết kế thân thiện khi bảo trì: Đầu đèn nặng 18kg gồm 12 choá đèn LED (mỗi choá đèn 1kg). Phần vỏ làm bằng hợp kim nhôm và kính cường lực. Kỹ thuật viên có thể tháo lắp từng chao chiếu hoàn toàn bằng tay, không cần dụng cụ chuyên dụng và không lo mất các chi tiết nhỏ khi thao tác ở độ cao nguy hiểm.

Tủ nguồn đèn (Power Cabinet):

• Chống ăn mòn thời tiết: Vỏ tủ điện làm bằng Inox 316L kháng hóa chất và muối biển, đạt chuẩn kín nước Weather-tight.
• Mạch nguồn độc lập (High Redundancy): Tủ nguồn chứa các mô-đun nguồn độc lập cấp riêng cho từng choá đèn LED. Sự cố tại 1 choá đèn sẽ không làm ảnh hưởng đến sự hoạt động của các choá đèn còn lại.
• Bảo vệ toàn diện: Tích hợp bộ chống sét lan truyền và nút bấm test trực tiếp 3 chế độ (Day / Twilight / Night).

3. Kết nối và điều khiển thông minh

Hệ thống vận hành hoàn chỉnh cần kết hợp với Bộ điều khiển trung tâm bên ngoài (Controller) đi kèm Cảm biến quang (Photocell) (được đặt hàng riêng)

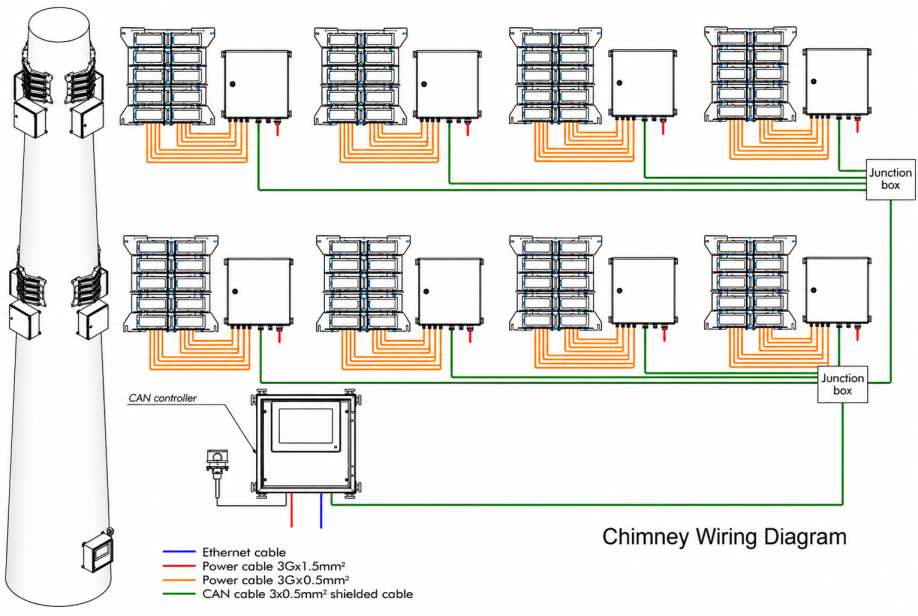

Sơ đồ kết nối hệ thống đèn báo

Tính năng tự vận hành (Autonomous Synchronisation):

Được trang bị GPS và đồng hồ nội bộ, hệ thống có khả năng tự động đồng bộ nhịp chớp và tự chuyển đổi Ngày/Đêm độc lập. Ngay cả khi xảy ra sự cố đứt dây truyền thông với Controller trung tâm hoặc trong quá trình vừa thi công chưa hoàn thiện tủ điều khiển, hệ thống đèn vẫn phát tín hiệu chớp báo an toàn đúng chuẩn.

Tối ưu đường dây:

Mạng truyền thông CAN bus cùng tín hiệu Analog cho phép kết nối toàn bộ hệ thống về Tủ điều khiển dưới chân công trình thông qua 1 sợi cáp 3 lõi bọc chống nhiễu duy nhất (Wire cross section: 1mm2 – 4mm2), giảm thiểu tối đa tải trọng dây kéo dọc theo thân tháp.

4. Ứng Dụng

Được thiết kế chuyên biệt cho các chướng ngại vật rất cao (>213m), OBSTA OFH-120-WW-240-U là sự lựa chọn hàng đầu cho:

• Ống khói nhà máy nhiệt điện, nhà máy lọc hóa dầu, khu công nghiệp nặng
• Tháp viễn thông, tháp truyền hình, cột thu phát sóng rất cao
• Tòa nhà chọc trời, trung tâm thương mại cao tầng
• Các công trình năng lượng và kiến trúc đặc biệt trên đường bay hàng không

Quy ước đặt tên sản phẩm của nhà sản xuất cho dòng OFH-120:

Model OFH-120-XX-XXX, trong đó:

• OFH-120: Dòng sản phẩm OBSTAFLASH OFH-120
• XX: -RW: Đỏ ban đêm và Trắng ban ngày & chạng vạng; -WW: Trắng ban ngày, chạng vạng và đêm
• XXX: 240 = nguồn 110-240Vac

Đèn báo không OBSTA được sử dụng cho cho nhiều công trình đòi hỏi chất lượng ổn định và đảm bảo tuân thủ các tiêu chuẩn nghiêm ngặt trên thế giới.
