Giá tham khảo :
Liên hệ
  • Series
    DUC
  • Model
    DUC 31
  • Thương hiệu / Xuất xứ
    CITEL / FRANCE
  • Bộ lọc nhiễu đường nguồn (EMI/RFI) dạng module theo dõi sóng sin.
  • Mạng điện: AC 3 pha, 50/60 Hz.
  • Điện áp hoạt động tối đa: 347 Vac/600 Vac.
  • Cấu hình tụ điện: C1 = C2 = C3 = 6.8 nF (loại X1); C4 = 4.7 nF (loại Y2).
  • Tần số cắt (–3 dB): Fc(1) ≈ 1.7 MHz; Fc(2) ≈ 4.6 MHz.
  • Giảm suy hao đến –40 dB ở dải MHz.
  • Kết nối song song với lưới AC.
  • Kiểu lắp đặt: Gắn DIN rail đối xứng (35 mm).
  • Môi trường hoạt động: –40 °C…+85 °C, độ cao ≤ 2000 m, trong nhà (IP20).
  • Tiêu chuẩn và chứng nhận: UL 1283 (bộ lọc EMI).

DUC 31

Bộ lọc nhiễu EMI/RFI 3 pha chuẩn UL 1283

DUC 31 là bộ lọc EMI ba pha DIN rail của CITEL, hoạt động song song với lưới AC 347/600 V, có tụ X1/Y2 và tần số cắt 1.7–4.6 MHz. Giúp giảm nhiễu điện từ và bảo vệ thiết bị điện tử nhạy cảm, thường được kết với các thiết bị chống sét SPD trong các tủ cắt lọc sét cho hệ thống điện công nghiệp, viễn thông và CNTT để bảo đảm nguồn sạch và ổn định.

Chức năng chính

  • Giảm nhiễu điện từ (EMI/RFI): DUC 31 lọc và làm suy hao các nhiễu tần số cao (> 100 kHz tới vài chục MHz) trên đường nguồn AC, bảo vệ thiết bị điện tử nhạy cảm.
  • Theo dõi sóng sin: Giữ nguyên dạng sóng điện áp nguồn (sine wave tracking) để không làm biến dạng điện áp làm việc, giúp hệ thống hoạt động ổn định.
  • Bảo vệ gián tiếp: Ngăn các xung điện áp nhỏ hoặc nhiễu cao tần không gây hư hại hoặc nhiễu loạn các mạch điều khiển, cảm biến, PLC, mạng dữ liệu trong nhà máy.
  • Hỗ trợ SPD: Thường lắp kết hợp với các thiết bị chống sét lan truyềnthiết bị cắt lọc khác để nâng cao khả năng triệt nhiễu dư sau SPD và bảo vệ toàn diện hơn cho thiết bị hạ nguồn.

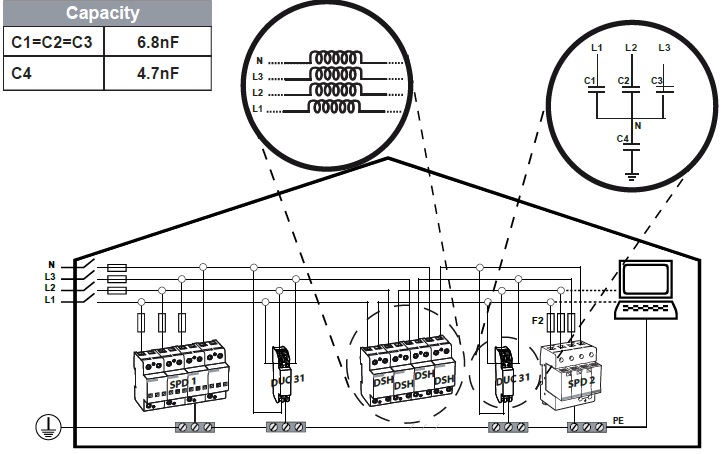

DUC 31 được sử dụng kết hợp trong các tủ chống sét TACpro

Cơ chế hoạt động

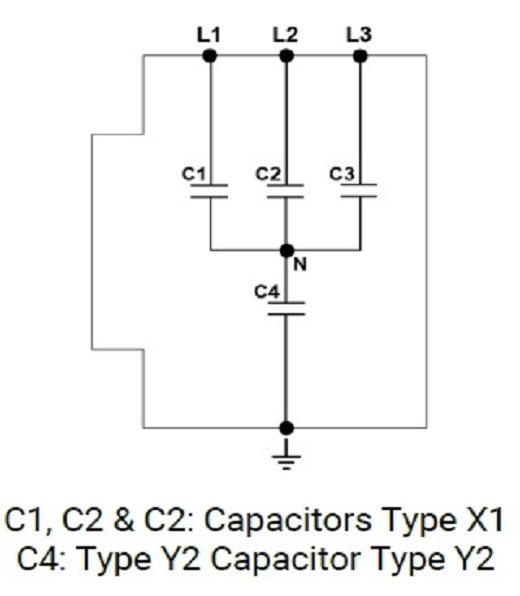

  • Tụ loại X1 (C1, C2, C3): Các tụ C này ở bên trong DUC 31 được mắc giữa các dây pha (L1-L2-L3) với nhau hoặc giữa pha và trung tính. Khi xuất hiện xung nhiễu vi sai tần số cao, các tụ X1 tạo đường dẫn trở kháng thấp → dòng nhiễu cao tần chuyển qua tụ thay vì đi vào tải. Điện áp nhiễu bị triệt bớt, trong khi thành phần 50/60 Hz (tần số thấp) không bị ảnh hưởng vì tụ có trở kháng rất cao ở tần số này.
  • Tụ loại Y2 (C4): Mắc giữa pha (hoặc trung tính) với đất (PE). Với nhiễu chế độ chung, tất cả dây dẫn bị nâng lên so với đất. Tụ Y2 dẫn dòng nhiễu cao tần về đất qua đường trở kháng thấp, đưa điện áp dây–đất về mức ổn định. Do Y2 có dòng rò rất nhỏ ở 50/60 Hz, nó vẫn an toàn cho người dùng.

Tóm lại: DUC 31 tạo ra đường dẫn trở kháng thấp cho nhiễu tần số cao thông qua các tụ. Nhờ đó, nhiễu vi sai được “nắn” giữa các dây dẫn, còn nhiễu chung được “xả” về đất. DUC và DUC 31 là các tụ điện chống sét và lọc nhiễu được kết hợp với các SPD CITEL để tạo thành các tủ chống sét và lọc nhiễu, làm cho nguồn điện "sạch" và an toàn hơn cho các thiết bị điện tử phía sau.

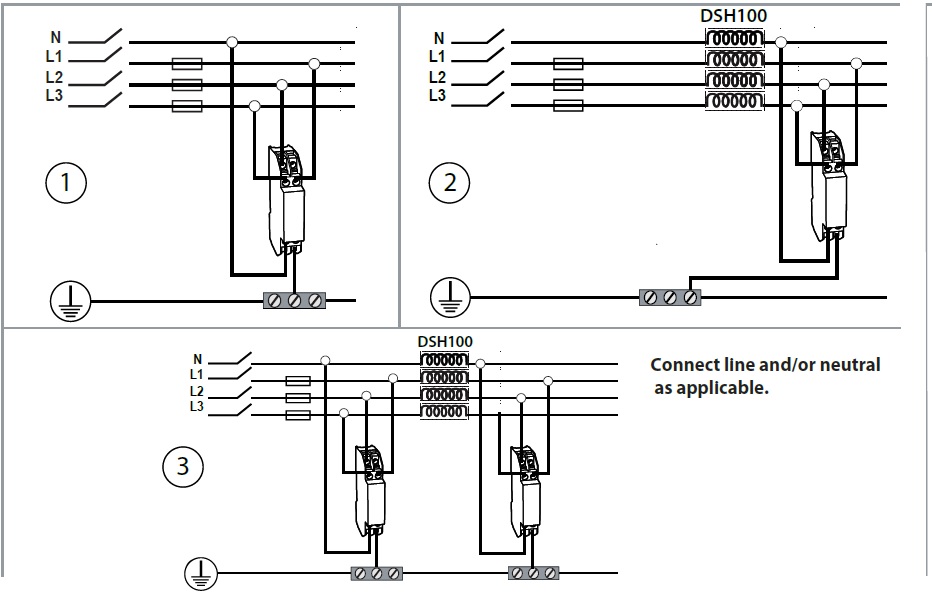

Lưu ý lắp đặt

  • Lắp song song vào đường nguồn, gắn trên DIN rail, đầu nối chắc chắn.
  • Đấu dây đúng thứ tự pha (L1, L2, L3, N, PE).
  • Khoảng cách cách điện và khoảng trống theo yêu cầu (≥ 10 mm giữa các thành phần dẫn điện)
  • Chỉ kỹ thuật viên điện có chuyên môn mới được lắp đặt, tuân thủ các quy định an toàn điện quốc gia.
  • Dùng trong nhà, tránh môi trường ẩm ướt hoặc bụi bẩn vượt chuẩn IP20.
  • Xem tài liệu hướng dẫn của nhà sản xuất
