PDS42HF-230 Type 2 single-phase parallel AC surge and filter protection panel

Reference price :

Select a product to request a quote

PDS42HF-230 Type 2 single-phase parallel AC surge and filter protection panel

Name: PDS42HF-230 Type 2 single-phase parallel AC surge and filter protection panel
Brand: TACpro
SKU: PDS42HF-230
Availability: InStock
Rating: 5 (1 reviews)

Series

PDS42HF
Model

PDS42HF-230
Brand / Made in

TACpro / TACpro/VN + CITEL/France

Mạng điện TN, Un 230V, Uc 255V, TOV 440V
Dòng cắt sét Imax (8/20µs) 40kA/p, 80kA/total
Lọc nhiễu RFI: 0,1-30 MHz
Hướng bảo vệ L-G & N-G. Cấp bảo vệ Up 1,25kV(L-G, N-G)
Cảnh báo: chỉ thị trên module và điểm kết nối ra ngoài

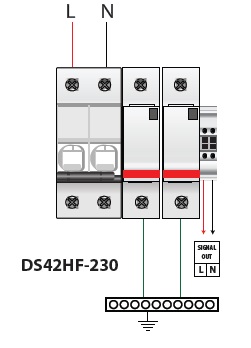

Đấu nối song song mạng điện
Module chống sét: 2xDS41HFS-230 (Citel/Pháp)
Tủ PVC & MCB 2P32 (Schneider)
Đáp ứng IEC/EN 61643-11, UL1449, kháng cháy 650oC, IP40

Bộ cắt sét và lọc nhiễu điện từ cho thiết bị nhạy cảm
Tủ cắt lọc sét lan truyền PDS42HF-230 là bộ cắt sét thứ cấp Type 2 kết hợp mạch lọc nhiễu điện từ RFI cho dây pha và trung tính Un 230Vac, Uc 255 Vac. Tủ cắt sét này phù hợp để bảo vệ các thiết bị điện tử đầu cuối nhạy cảm với các xung điện áp và xung nhiễu loạn như máy văn phòng, camera, tổng đài điện thoại, P.Server ..., chúng sẽ triệt tiêu các xung quá áp hoặc xung nhiễu đó đưa xuống đất một cách an toàn.

DS42HF-230 có chỉ thị báo hiệu tình trạng hoạt động của module, nếu chỉ thị báo màu đỏ thì cần phải thay thế. Tiếp điểm kết nối báo hiệu bên ngoài trạng thái hoạt động

Thiết bị được lắp ráp bởi TACpro từ các module chống sét nhập khẩu của CITEL / Pháp.

Product specifications

Product specifications
Download file

Model	PDS42HF-230
Nhãn hiệu	TACpro
Xuất xứ	Việt Nam (module nhập khẩu Pháp)
Ứng dụng	Chống quá áp đột biến lan truyền nguồn AC
Type của thiết bị theo - IEC 61643	Type 2
Hệ thống điện	1 pha 220 Vac (L+N)
Mạng điện AC nối đất	TN
Điện áp định mức L-N (Un)	230 Vac
Điện áp hoạt động tối đa L-N (Uc)	255 Vac
Quá áp tạm thời đặc tính 120 mn	440 Vac
Dòng liên tục ở Uc (Ic)	< 1 mA
Dòng phóng theo (If)	không
Khả năng cắt xung định mức / cực (15 xung 8/20μs) (In)	20 kA
Khả năng cắt xung tối đa /cực (8/20μs) (Imax)	40 kA
Khả năng cắt xung tối đa /Total (Imax total)	80 kA
Lọc nhiễu RFI	0,1-30 MHz
Kiểu kết nối	L-PE và N-PE
Cấp bảo vệ @ In (8/20μs) (Up In)	1,25 kV
Công nghệ	Công nghệ MOV + RFI
Bảo vệ ngắn mạch /mức	Có / 4,5 kA
Báo hiệu tình trạng hoạt động	Có (chỉ thị màu) / tiếp điểm kết nối ra ngoài
Kết nối đến mạng điện	Song song (hoặc nối tiếp với MCB)
Nhiệt độ hoạt động	-25 đến +60 °C
Module /Hiệu / Xuất xứ	2 x DS41HFS-230/CITEL /Pháp
Thiết bị an toàn điện / Hiệu / Xuất xứ	MCB 2P-32A/ Schneider/ Pháp
Vỏ tủ / Chất liệu / Hiệu / Xuất xứ	MiniPragma / Technoplastic / Schneider/ Pháp
Cấp bảo vệ / Kháng cháy	IP40 / 650 °C
Kích thước ngoài vỏ tủ (rộng x cao x sâu)	160 x 198 x 95 mm
Tiêu chuẩn đáp ứng	IEC 61643-11 / EN 61643-11 / UL1449 4ed /UL / CSA /EAC
