TG-100S-4/019-36-25D-P Điện cực tiếp đất hóa học chôn sâu

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

TG-100S-4/019-36-25D-P Điện cực tiếp đất hóa học chôn sâu

Name: TG-100S-4/019-36-25D-P Điện cực tiếp đất hóa học chôn sâu
Brand: ALLTEC
SKU: TG-100S-4/019-36-25D-P
Availability: InStock
Rating: 5 (1 reviews)

Series

TerraDyne
Model

TG-100S-4/019-36-25D-P
Thương hiệu / Xuất xứ

ALLTEC / USA

Điện cực tiếp đất phân cực kiểu chôn sâu
Chất liệu ống bằng đồng, kích thước 30,48m x D50mm
Chứa hợp chất điện phân bên trong ống điện cực
Mối hàn liên kết cáp 120mm2 dài 0,9m
Kèm 25 bao Terrafill loại chôn sâu, 1 hộp điện cực lPoly.
Nâng cao hiệu suất bảo vệ cho các thiết bị điện, điện tử
Cung cấp điện trở tiếp đất cực thấp
Không phụ thuộc vào độ ẩm của đất
Ổn định tín hiệu, Giảm rủi ro bị hư hại
Khối lượng tổng gần đúng: 470,38kg
Đáp ứng tiêu chuẩn MOTOROLA R56

TG-100S-4/019-36-25D-P

Điện cực tiếp đất hóa học chôn sâu 30m

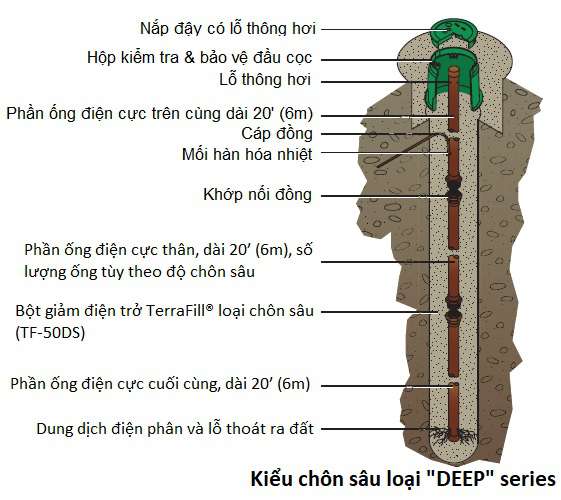

TG-100S-4/019-36-25D-P là điện cực tiếp đất hóa học dạng chôn sâu với đặc điểm chính gồm:

Ống đồng kích thước 30,48m x D50mm,
Có hóa chất điện phân bên trong,
Mối hàn liên kết bằng cáp 120mm2 dài 0,6m,
Kèm 25 bao TF-50DS,
1 hợp bảo vệ điện cực bằng nhứa Poly.

TF-50DS là hợp chất loại chôn sâu được sử dụng bao quanh điện cực (trong hố điện cực) để tăng cường khả năng tiếp xúc, tăng cường giữ ẩm cho đất để phát huy hiệu quả cao nhất về tính dẫn điện và giảm điện trở tiếp xúc, sẽ cho một giá điện trở tốt hơn rất nhiều so với các sản phẩm tiếp địa truyền thống.

Ý nghĩa P/N của phiên bản chôn sâu

Ví dụ: TG-100S-4/019-36-25D-P
- Điện cực tiếp đất hóa học kiểu chôn sâu
- Ống đồng Type “K”: kích thước 30,48mxD50mm, gồm hóa chất điện phân bên trong.
- Cáp đồng 120mm2 hàn nối liên kết dài 0,9m.
- Kèm 25 bao Terrafill (TF-50DS), 1 hộp kiểm tra và bảo vệ điện cực làm bằng nhựa Poly

TG	-	100S	-	4/019	-	36	-	25D	-	P
(1)		(2)		(4)		(5)		(6)		(7)

Chú thích:

(1) Loại

TG = TerraDyne

(2) Kích thước điện cực

8 = 8’ (2,4m), 10 = 10’ (3m), 20 = 20’ (6m), 40 = 40’ (12m)

Với TerraDyne kiểu Chôn Sâu, Loại “Deep” Series:

100 = 100’ (30,48m), 200 = 200’ (60,96m) hoặc300 = 300’ (91,44m), (có thể chọn kích thước điện cực theo yêu cầu)

Lưu ý:

TG-xxL = TerraDyne kiểu nằm ngang
TG-xxS = TerraDyne kiểu thẳng đứng / chôn sâu

4) Cỡ dây tiếp đất

2T = dây cứng loại 2 AWG (35mm2) mạ thiếc
2/019 = cáp 19 sợi loại 2/0 AWG (70mm2) mạ thiếc
4/019 = cáp 19 sợi loại 4/0 AWG (120mm2) mạ thiếc
2/019T = cáp 19 sợi loại 2/0 AWG (70mm2) mạ thiếc
4/019T = cáp 19 sợi loại 4/0 AWG (120mm2) mạ thiếc
...

(có thể chọn cỡ dây theo yêu cầu)

(5) Chiều dài dây tiếp đất

24 = 24” (0,6m), 36 = 36” (0,9m),... (có thể chọn chiều dài theo yêu cầu)

(6) Số lượng & loại bột giảm điện trở

xF = số bao TerraFill® (TF-50)
xxD = số bao TerraFill® loại điện cực chôn sâu (TF-50DS)

(7) Loại hộp kiểm tra và bảo vệ điện cực

P = hộp nhựa Poly
FL = hộp sợi thủy tinh
C = hộp bê tông

LƯU Ý: Tất cả các model TerraDynes đều sử dụng ống đồng Type “K” D50mm

Các model chôn sâu, Loại “Deep” Series:

P/N	Mô tả	Khối lượng tổng gần đúng
TG-100S-4/019-36-25D-P	Điện cực tiếp đất hóa học kiểu chôn sâu. Ống đồng Type “K” kích thước 30,48mxD50mm gồm hóa chất điện phân bên trong. Cáp đồng 120mm2 hàn nối liên kết dài 0,9m. Kèm 25 bao Terrafill (loại dành cho chôn sâu), 1 hộp kiểm tra và bảo vệ điện cực.	1537 lb.(470,38 kg)
TG-200S-4/019-36-50D-P	Điện cực tiếp đất hóa học kiểu chôn sâu. Ống đồng Type “K” kích thước 60,96mxD50mm gồm hóa chất điện phân bên trong. Cáp đồng 120mm2 hàn nối liên kết dài 0,9m. Kèm 50 bao Terrafill (loại dành cho chôn sâu), 1 hộp kiểm tra và bảo vệ điện cực.	3070 lb. (938,94 kg)
TG-300S-4/019-36-74D-P	Điện cực tiếp đất hóa học kiểu chôn sâu. Ống đồng Type “K” kích thước 91,44mxD50mm gồm hóa chất điện phân bên trong. Cáp đồng 120mm2 hàn nối liên kết dài 0,9m. Kèm 74 bao Terrafill (loại dành cho chôn sâu), 1 hộp kiểm tra và bảo vệ điện cực.	5002 lb. (1407,04 kg)
