Bảo vệ cho hệ thống điện mặt trời công nghiệp
DS50PV-1500/12KT1 là tronng những bộ chống sét điện mặt trời Type 1 điện áp 1500V DC, bảo vệ cho các cặp dây +/- ở các tủ gom hoặc tủ chính trước Inverter.
Đây là dòng thiết bị chống sét DC Type 1+2, nghĩa là chúng có khả năng triệt tiêu các xung 10/350µs từ tác động trực tiếp khi sét đánh vào kim chống sét hoặc các tấm pin. Khả năng cắt xung trực tiếp này đến 12,5kA trên mỗi mod hay mỗi đường dây +/-.
Ngoài ra chúng DS50PVS-1500/12KT1 cũng triệt tiêu các dạng xung lan truyền 8/20µs do ảnh hưởng gián tiếp đến 60kA trên mỗi mod.
DS50PVS-1500/12KT1 thường được sử dụng để chống sét cho Nhà máy Điện Mặt trời Solar Farm hoặc áp mái trên các nhà máy sản xuất công nghiệp.
Dòng sản phẩm này có các chỉ thị màu ở trên mặt để nhận biết tình trạng hoạt động bình thường hay đã hư hỏng, khi xuất hiện màu đỏ nghĩa là thiết bị chống sét cần phải được thay thế.

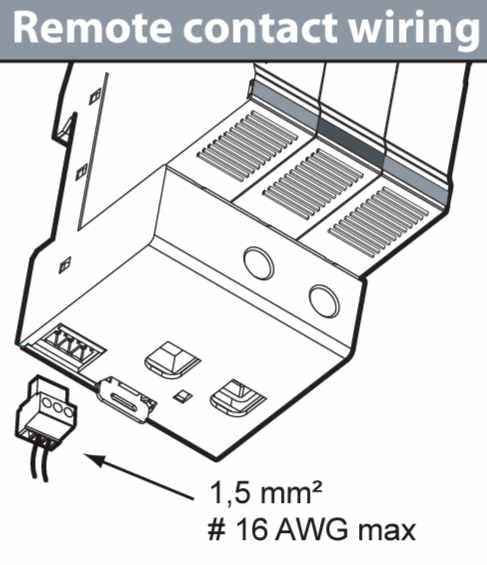

Ngoài ra, Citel còn trang bị thêm tiếp điểm kết nối ra bên ngoài với đèn Led hoặc còi để báo hiệu tình trạng hoạt động của chúng, rất thuận tiện để thay thế kịp thời khi bị hư hỏng, đảm bảo an toàn cho các hệ thống.
Dòng sản phẩm này có cấu tạo kiểu Plugable, nghĩa là các mod có thể rút ra để thay thế khi hư hỏng, thay mod mới (mã hiệu đặt hàng DSM50PV-1500/12KT1) bằng cách cắm vào trở lại mà không cần tháo cả bộ ra khỏi hệ thống.
*Lưu ý: Dòng sản phẩm DS50PV này đã có phiên bản mới chất lượng và hiệu suất bảo vệ tốt hơn là DPVN1-6CS-21Y-1500
xem thêm: Video chống sét cho nhà máy điện mặt trời trang trại
Model | DS50PVS-1500/12KT1 |
Type của thiết bị (theo IEC 61643-11) | Type 1+2 |
Cực được bảo vệ (Pole) | 2P (+ và -) |
Hệ thống điện năng lượng mặt trời | 1250 Vdc |
Điện áp định mức của PV (Uocstc) | 1250 Vdc |
Điện áp hoạt động tối đa của PV (Ucpv) | 1500 Vdc |
Dòng rò nối đất (Ipe) | < 0,3 mA |
Dòng tiêu thụ thường xuyên PV (Icpv) | < 0,1 mA |
Dòng phóng theo - (If) | không |
Khả năng cắt dòng xung định mức 15 lần xung 8/20 μs - (In) | 15 kA |
Khả năng cắt dòng xung tối đa xung 8/20 μs - (Imax) | 40 kA |
Dòng thoát xung tổng tối đa xung 8/200 µs - (Imax total) | 60 kA |
Dòng cắt xung trực tiếp tối đa xung 10/350 μs - (limp) | 6,25 kA |
Dòng thoát xung tổng tối đa xung 10/350 µs - (ltotal) | 12,5 kA |
Chịu ngắn mạch tối đa PV (lscpv) | 15 kA |
Kiểu kết nối | +/- /PE |
Kiểu bảo vệ | đồng hướng/ khác hướng |
Cấp bảo vệ (+/PE) (-/PE) @ In (8/20µs) - (Up) | 5,3 kV |
Phần tử bảo vệ bên trong | Công nghệ MOV+GSG |
Cấu hình lắp đặt | 2 cực (+ và -) |
Kết nối đến mạng điện | siết ốc : 2.5-25mm² |
Hình dạng | module kiểu ghim rút |
Kiểu lắp đặt | Lắp trên ray 35 mm (EN60715) |
Chất liệu vỏ thiết bị | Thermoplastic UL94-V0 |
Nhiệt độ hoạt động | -40 / +85 °C |
Cấp bảo vệ chống thâm nhập | IP20 |
Lắp đặt ngoài trời | không |
Báo hiệu tình trang hoạt động | 3 chỉ thị màu bên ngoài |
Module thay thế | DSM50PV-1500G/12KT1 |
Báo hiệu tình trạng hoạt động từ xa | Tiếp điểm kết nối bên ngoài |
Kích thước/ trọng lượng | 80 x 74 x 54mm / 0.477kg |
Ngắt kết nối nhiệt | bên trong |
Cầu chì kết hợp | không có |
Tuân thủ tiêu chuẩn | IEC 61643-31 / EN 61643-31 / EN 50539-11 |
Chứng nhận | EAC |
