Dat Tester - Máy kiểm tra kim thu lôi ESE cầm tay

DAT TESTER

Máy kiểm tra tình trạng hoạt động của kim ESE

Trong hệ thống chống sét đánh thẳng sử dụng kim thu sét (KTS) thế hệ mới hoạt động theo nguyên lý phóng điện sớm với vùng bảo vệ rộng lớn và an toàn.

Tuy nhiên sau quá trình sử dụng chúng có thể hư hỏng, không còn hoạt động đúng chức năng như ban đầu mà nhà sản xuất đưa ra.

Nếu đã bị hư hỏng thì KTS chủ động đó không khác gì một cây thu lôi cổ điển bình thường, không còn cho vùng bảo vệ an toàn rộng lớn như ban đầu nữa.

Vậy làm sao để nhận biết tình trạng hư hỏng của đầu kim ?

Đầu tiên là tiến hành kiểm tra cảm quan bên ngoài về tình trạng vật lý của chúng - như rỉ sét, cong gãy, nứt vỡ ... nếu tình trạng vật lý được xem là còn nguyên vẹn thì cơ bản xác định KTS chưa bị hư hỏng.

Bước thứ hai là phải phải xác định chúng còn hoạt động hay không ! đó là phải tiến hành kiểm tra tính năng về điện ở bên trong.

Việc này cần có các thiết bị kiểm tra chuyên dụng trong phòng thí nghiệm điện cao áp (nhưng không khả thi) hoặc bằng các máy kiểm tra cầm tay chuyên dụng do nhà sản xuất kim cung cấp riêng.

Công ty AT (Aplicacioness Tecnologicas - Spain) đã sản xuất máy kiểm tra kim thu lôi ESE dạng cầm tay hiệu DAT Tester.

DAT Tester là máy kiểm tra kim thu lôi ESE cầm tay chuyên dụng, để biết tình trạng hoạt ;động của ESE Dat Controler, ESE Flash Captor và các loại đầu kim khác cùng công nghệ ESE còn tốt hay đã hư hỏng.

Nguyên lý hoạt động của Dat Tester là là đặt một điện thế cao đến 5 ngàn vôn giữa 2 cực của đầu kim, sẽ phóng một xung điện cao áp để kiểm tra tính trạng cách điện giữa tầng thu sét với tầng kích hoạt tiên đạo nối đất, nếu không đạt máy sẽ báo tình trạng hỏng của đầu kim, nếu đạt sẽ báo kết quả OK bình thường.

Lưu ý : các đầu kim cần kiểm tra phải là loại sản phẩm có chất lượng tốt, đã được kiểm tra thực nghiệm trong phòng thí nghiệm độc lập và đáp ứng tiêu chuẩn NF C17-102. Nếu không đáp ứng hoặc chất lượng không thuộc loại tốt thì chúng có thể hư hỏng ngay khi kiểm tra - do Dat Tester phóng dòng điện cao áp)

Dat tester có cấu tạo khá đơn giản, gọn nhẹ - trọng lượng 2kg gồm bộ test, cặp dây test, adaptor và túi đeo.

Máy rất thích hợp để mang theo kiểm tra ở công trình lắp đặt hệ thống, có thể kiểm tra ở dưới mặt đất hoặc trên mái nhà nếu điều kiện đảm bảo an toàn.

Kết quả kiểm tra sẽ được hiển thị bằng các đèn LED

• OK (đèn LED “OK” màu xanh) - Chỉ thị rằng kiểm tra đã thành công và kim thu sét đang hoạt động một cách chính xác.
• SHORT CIRCUIT (đèn LED “SHORT CIRCUIT” màu đỏ) – Chỉ thị kim thu sét đang bị lỗi hoặc các dây đo bị ngắn mạch.
• OPEN CIRCUIT (đèn LED “OPEN CIRCUIT” màu đỏ) - Chỉ thị kim thu sét đang bị lỗi hoặc các dây đo kết nối không chính xác đến kim thu sét.

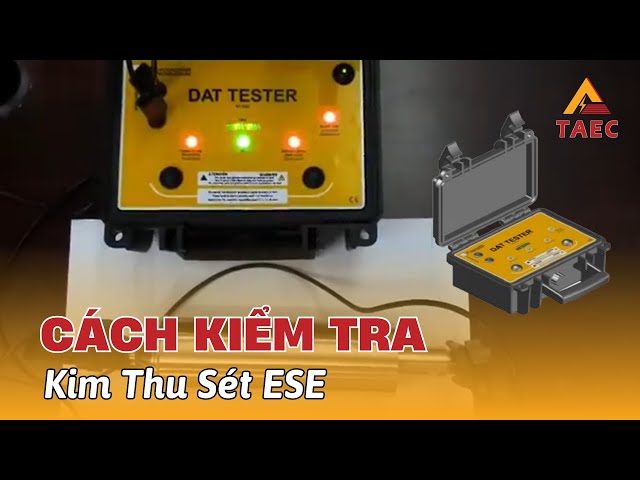

Kiểm tra KTS Dat Controler Plus bằng máy Dat Tester, đèn Led báo đỏ (Open Circuit hoặc Short Circuit) chỉ thị KTS đang bị lỗi hoặc các dây đo kết nối không chính xác

Kiểm tra KTS Flash Captor bằng máy Dat Tester, đèn Led báo xanh chỉ thị KTS đang bị ;hoạt động tốt

An toàn điện: Không chạm vào KTS hoặc dây test trong khi đang thực hiện việc kiểm tra; điện áp sử dụng là hơn 5000V. Giữ dây đo cách xa các vật sắc nhọn hoặc các bộ phận chuyển động. Thay thế dây test bị hư hỏng ngay lập tức vì chúng có thể tạo ra sự cố nguy hiểm.
