OFI360-RW-240-U Bộ đèn chớp đỏ trắng chuẩn ICAO & FAA (Cường độ vừa, Type A B, L-865/ L-864, IR, Tủ điều khiển, 240V)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

OFI360-RW-240-U Bộ đèn chớp đỏ trắng chuẩn ICAO & FAA (Cường độ vừa, Type A B, L-865/ L-864, IR, Tủ điều khiển, 240V)

Name: OFI360-RW-240-U Bộ đèn chớp đỏ trắng chuẩn ICAO & FAA (Cường độ vừa, Type A B, L-865/ L-864, IR, Tủ điều khiển, 240V)
Brand: OBSTA
SKU: OFI360-RW-240-U
Availability: InStock
Rating: 5 (1 reviews)

Series

OFI360
Model

OFI360-RW-240-U
Thương hiệu / Xuất xứ

OBSTA / FRANCE

Đầu đèn Flash

Đèn cảnh báo hàng không, cường độ vừa ngày và đêm
Đáp ứng đồng thời chuẩn ICAO Type A và B, FAA L-865/L-864
Màu trắng ban ngày và đỏ ban đêm có hồng ngoại
Cường độ sáng 20.000cd /Trắng; 2.000cd /Đỏ
Tương tích kính nhìn đêm NVG
Chớp tắt 30 hoặc 40 lần/phút theo chuẩn FAA
Tích hợp nguồn 48 VDC bên trong đèn
Công suất: 55W (chế độ ban ngày), 8W (ban đêm)
Gồm 6 đèn chiếu Led rời (2 led trắng và 1 đỏ trong mỗi đèn chiếu)
Led drivers 48Vdc được làm bằng thép không gỉ nằm bên trong đèn
Thiết kế dạng mô đun, dễ dàng bảo trì thay thế
Đặt Rờ-le thường đóng hoặc mở báo động khi đèn hư hỏng hoặc mất nguồn
Khả năng giao tiếp qua bộ điều khiển, Modbus TCP
Nút kiểm tra đèn báo phát sáng (ngày và đêm)
Cấp bảo vệ chống nước IP66
Tích hợp chống sét lan truyền 48Vdc
Đáp ứng tiêu chuẩn ICAO annex 14 chapter 6, FAA (AC 150/5345-43J), UK MOD, Transport Canada
Chứng nhận FAA (AC 150/5345-43J), ETL listed, DGAC(France)

Tủ điều khiển

Nguồn điện 110VAC đến 240VAC, 50/60Hz
Vỏ tủ làm bằng thép không gỉ 316L chống chịu thời tiết khắc nghiệt
Nút kiểm tra ở 3 vị trí: remote (photocell), chế độ ngày / đêm
Tích hợp chống sét lan truyền AC và DC
Cảnh báo tuân thủ FAA Engineering Brief 98
Cảm biến quang điện bên ngoài
Cấu hình chính/phụ để đồng bộ hóa nhiều đèn
Cấp bảo vệ chống nước IP65 ở vị trí lắp thẳng đứng
Tùy chọn đèn L-810(L)(F) NAVILITE-IR-FAA-120-240V P/N 113969IR cho mức trung bình

OFI360-RW-240-U

Part Number: 113725UI

Đèn chớp 2 màu cảnh báo chướng ngại vật chuẩn ICAO và FAA, 240Vac

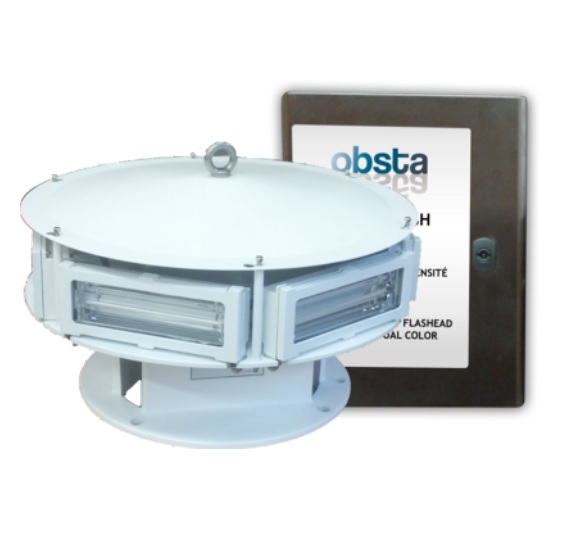

OFI360-RW-240-U là một phiên bản nâng cao với khả năng đáp ứng đồng thời chuẩn ICAO và FAA trong dòng sản phẩm đèn báo không cường độ trung bình OBSTAFLASH OFI360 của hãng OBSTA Pháp, được lắp đặt trên các cấu trúc cao lớn để cảnh báo cho các phương tiện bay tránh va chạm.

Dòng OBSTAFLASH OFI360 có cấu tạo cơ bản gồm 6 đèn chiếu Led rời phối hợp, lắp vòng tròn để tạo ra vùng ánh sáng 360 độ. Mỗi đèn chiếu Led gồm 2 mạch led màu trắng và 1 đỏ, được bọc bên ngoài bằng lồng kính cứng, cố định trên khung nhôm, khả năng chống nước cực tốt, tích hợp thiết bị chống sét DC, phù hợp với mọi điều kiện thời tiết khắc nghiệt.

OBSTAFLASH OFI360 có nhiều tùy chọn bổ sung thêm các tính năng phù hợp với yêu cầu như: mức điện áp nguồn, màu ánh sáng ngày đêm, chuẩn ICAO+FAA hay có thêm GPS để định vị .v.v.

Quy ước tên sản phẩm dòng OF360:

Model OFI360-XX-XXX-U, trong đó:

OFI360: Dòng sản phẩm OBSTAFLASH OFI360
XX: -RW: Đỏ ban đêm và Trắng ban ngày; -WW: Trắng ban ngày và đêm
XXX: 240 = 110-240Vac, có tủ bổ sung ở phía dưới
U: - : ICAO; - U : ICAO + FAA L-865/L-864

Các model OFI360 - 240Vac thêm tính năng

OFI360-RW-240-U (P/N 113725UI): Nguồn 240Vac, 2 màu đỏ (đêm) trắng (ngày), đáp ứng ICAO + FAA
OFI360-WW-240-U (P/N 113723UI): Nguồn 240Vac, 1 màu trắng (ngày đêm), đáp ứng ICAO + FAA
OFI360-RW-240 (P/N 113725IA): Nguồn 240Vac, 2 màu đỏ (đêm) trắng (ngày), đáp ứng ICAO
OFI360-WW-240 (P/N 113723IA): Nguồn 240Vac, 1 màu trắng (ngày đêm), đáp ứng ICAO

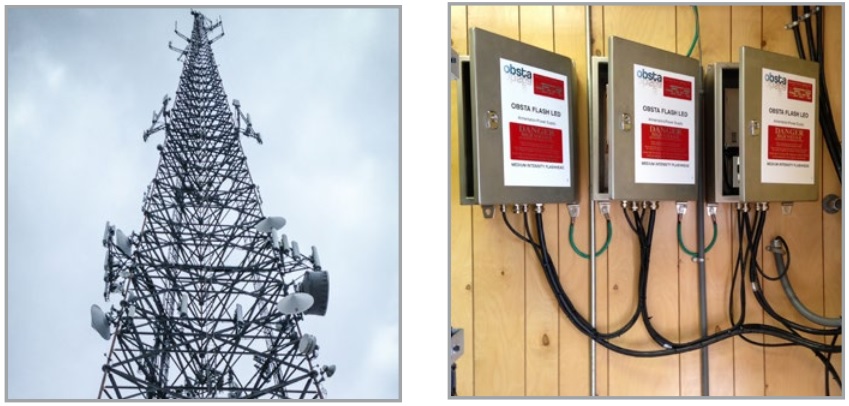

OFI360-RW-240-U (P/N 113725UI) là đèn cảnh báo màu Đỏ (đêm) và Trắng (ngày) sử dụng nguồn 240Vac (tủ nguồn lắp phía dưới), nhấp nháy, cường độ trung bình dùng cho tất cả các loại chướng ngại vật như tòa nhà, sân bay, tháp băng thông rộng, cột điện cao thế .v.v. độ cao 45 đến 150 mét.

OFI360-RW-240-U được chứng nhận IR tương thích với kính nhìn đêm (NVG) tiêu chuẩn ICAO cường độ trung bình màu đỏ và trắng Type A+ B và FAA L-865/L-864/ tuân thủ tiêu chuẩn CAA /STAC

Thông số kỹ thuật

Thông số kỹ thuật
Download tài liệu

Bảng thông số kỹ thuật của đèn cảnh báo chướng ngại vật OFI360-RW-240-U
Model	OFI360-RW-240-U
Type của đèn báo (ICAO, FAA)	A và B/ FAA / CAA /STAC
Nhóm cường độ sáng	Trung bình
Nguồn điện sử dụng	110VAC đến 240VAC, 50/60Hz
Công suất tiêu thụ	55W (chế độ ban ngày), 8W (chế độ ban đêm)
Số đèn chiếu Led	6
Cường độ sáng	20.000cd (Trắng), 2.000cd (Đỏ)
Chế độ cảnh báo ban ngày	Có: Màu Trắng ổn định / nhấp nháy
Chế độ cảnh báo ban đêm	Có: Màu Đỏ ổn định / nhấp nháy
Chế độ chớp tắt	Có: 30/40 lần/phút theo FAA
Ánh sáng hiệu quả lúc chạng vạng	20.000cd (Trắng)
Ánh sáng hiệu quả ban ngày	20.000cd (Trắng)
Ánh sáng hiệu quả ban đêm	2.000cd (Đỏ) với hồng ngoại
Thời gian màu ban ngày/ chạng vạng	Trắng
Thời gian màu ban đêm	Đỏ
Phương chiếu sáng	Dọc >3°; Ngang 360°
Ánh sáng hồng ngoại	Có (ban đêm)
Cường độ & bước sóng	-
Tương tích kính nhìn đêm NVG	Có
Cấu tạo	Lồng bằng kính cứng và đế nhôm (không có pvc)
Báo động trong trường hợp mất nguồn hoặc đèn hỏng	Có
Bảo vệ chống sét lan truyền tích hợp	Có
Cấp độ bảo vệ	IP66
Tính năng chống chim đậu	-
Đường kính cáp vào	11 - 21mm
Cáp đấu nối	1 - 4mm2
Nhiệt độ hoạt động	-40/ +55°C
Kích thước đèn	333mm (cao) x 500mm (đường kính ngoài)
Kích thước tủ nguồn (H+W+D)	400mm x 300mm x 200mm
Trọng lượng	18 kg (đèn), 10 kg (tủ nguồn)
Thời gian hoạt động	-
Đáp ứng tiêu chuẩn	ICAO annex 14 chapter 6, FAA (AC 150/5345-43J), UK MOD, Transport Canada
Chứng nhận	FAA (AC 150/5345-43J), ETL listed, DGAC(France)
