Công Nghệ CTC cho Thiết bị Chống sét là gì ?

Thứ tư, 04/09/2024, 22:53

Công nghệ CTC (Central Thermal Control) đang trở thành giải pháp đột phá cho thiết bị chống sét. Với khả năng ngắt kết nối nhanh, thiết kế nhỏ gọn và tính an toàn cao, công nghệ này giúp bảo vệ hệ thống điện một chiều trước những rủi ro do sét và sự quá tải điện áp. Với nài viết này, công ty chống sét TAEC sẽ giúp bạn tìm hiểu sâu hơn về công nghệ CTC và những lợi ích của nó.

CTC (Central Thermal Control) là một công nghệ mới và đột phá trong lĩnh vực bảo vệ chống sét

Giới thiệu về Công nghệ CTC

CTC (Central Thermal Control) là một công nghệ mới và đột phá trong lĩnh vực bảo vệ chống sét. Được phát triển bởi CITEL, công nghệ này mang đến một bước tiến quan trọng trong việc bảo vệ các thiết bị điện trước những tác động nguy hiểm từ sét và sự quá tải điện áp. CTC được thiết kế để cải thiện hiệu suất bảo vệ, tối ưu hóa không gian và nâng cao độ an toàn cho hệ thống điện.

Công nghệ CTC là gì?

CTC là viết tắt của Central Thermal ControlĐiều khiển Nhiệt Trung tâm. Đây là một công nghệ tiên tiến được áp dụng vào các thiết bị chống sét nhằm cải thiện khả năng ngắt mạch và bảo vệ hệ thống điện khi có sự cố xảy ra. Với thiết kế độc đáo, CTC tối ưu hóa việc sử dụng nhiệt sinh ra trong quá trình phóng xả dòng điện xung và giúp ngắt kết nối nhanh chóng, đảm bảo an toàn cho các thiết bị và hệ thống điện xung quanh.

Central (Trung tâm)

Yếu tố "Central" trong công nghệ CTC thể hiện việc tập trung hóa thiết bị ngắt kết nối vào một vị trí trung tâm. Thay vì mỗi MOV (Metal Oxide Varistor) có một thiết bị ngắt riêng, công nghệ CTC liên kết tất cả các MOV trong thiết bị chống sét lan truyền vào một điểm ngắt trung tâm duy nhất. Điều này giúp giảm chiều dài dây dẫn, đảm bảo rằng nhiệt từ các MOV có thể được truyền tải nhanh chóng đến điểm ngắt trung tâm, giúp kích hoạt quá trình ngắt kết nối nhanh hơn và hiệu quả hơn khi có sự cố quá tải điện áp hoặc sét đánh

Yếu tố 'Central' trong công nghệ CTC thể hiện việc tập trung hóa thiết bị ngắt kết nối vào một vị trí trung tâm



Thermal (Nhiệt):

Yếu tố "Thermal" trong công nghệ CTC đề cập đến việc quản lý nhiệt một cách hiệu quả hơn. Công nghệ này sử dụng nhiệt lượng Joule sinh ra trong quá trình xả dòng xung từ các MOV để nhanh chóng tác động lên thiết bị ngắt trung tâm. Bằng cách tập trung nhiệt từ tất cả các MOV vào một điểm duy nhất, thiết bị ngắt có thể phản ứng nhanh chóng với nhiệt độ cao, đảm bảo ngắt kết nối kịp thời trước khi nhiệt độ tăng quá mức có thể gây ra hư hỏng hoặc nguy hiểm cho hệ thống điện.

Điều này cũng giúp cho nhiệt lượng không bị tỏa đều ra bên ngoài, giảm thiểu sự tác động nhiệt làm ảnh hưởng đến các thiết bị lắp đặt xung quanh.


Yếu tố 'Thermal' trong công nghệ CTC đề cập đến việc quản lý nhiệt một cách hiệu quả hơn



Control (Kiểm soát)

Yếu tố "Control" trong công nghệ CTC liên quan đến quá trình kiểm soát toàn diện quá trình ngắt kết nối, đảm bảo rằng khi một MOV bị suy giảm đến mức không an toàn, tất cả các MOV đều bị ngắt kết nối cùng một lúc. Điều này giúp tránh nguy cơ xảy ra ngắn mạch của MOV, đồng thời bảo vệ toàn bộ hệ thống điện khỏi những nguy hiểm tiềm tàng. Hơn nữa, công nghệ CTC còn tích hợp cơ chế cách ly kép giữa các cực, ngăn chặn tia lửa điện xâm nhập, giúp nâng cao độ an toàn cho hệ thống.

'Control' trong công nghệ CTC liên quan đến quá trình kiểm soát toàn diện quá trình ngắt kết nối



Những điểm nổi bật của công nghệ CTC

  • FAST - Ngắt kết nối nhanh hơn : CTC đảm bảo ngắt kết nối toàn bộ các MOV khi có sự cố, giúp loại bỏ nguy cơ các MOV đã bị suy giảm tiếp tục hoạt động mà không được phát hiện.
  • COMPACT - Thiết kế nhỏ gọn: Thiết bị sử dụng công nghệ CTC có kích thước nhỏ hơn so với các thiết bị chống sét DC truyền thống, tiết kiệm không gian trong tủ điện và dễ dàng lắp đặt trong các hệ thống hiện có.
  • SAFE - An toàn hơn: Công nghệ này bao gồm lớp cách nhiệt giữa các cực, giúp ngăn chặn nguy cơ phát sinh tia lửa điện khi ngắt kết nối. Điều này làm tăng độ an toàn, đặc biệt là trong các tình huống khẩn cấp.

Lợi ích cho người dùng khi sử dụng công nghệ CTC

  • Tăng cường an toàn: Hệ thống ngắt nhiệt nhanh chóng giúp giảm thiểu nguy cơ cháy nổ và hư hỏng thiết bị điện.
  • Tiết kiệm không gian và chi phí: Thiết kế nhỏ gọn của CTC giúp tiết kiệm không gian lắp đặt và chi phí bảo trì.
  • Độ tin cậy cao: Công nghệ chống sét CTC đã được chứng nhận bởi các tổ chức quốc tế như DEKRA và IEC, đảm bảo an toàn điện.

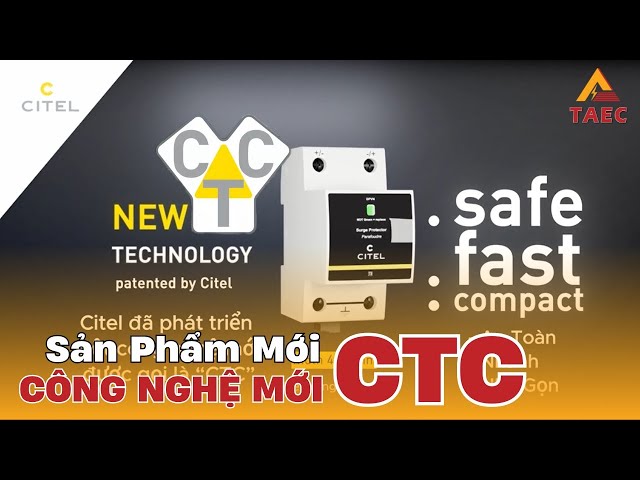

Video về Công nghệ CTC và sản phẩm mới

Video Công nghệ Mới CTC & Sản phẩm Mới DPVN



Thiết bị chống sét công nghệ CTC

Các sản phẩm DPVN sử dụng công nghệ CTC đã được CITEL phát triển, chuyên dùng cho các hệ thống điện mặt trời và công nghiệp. Dưới đây là bảng thông số kỹ thuật chính của các sản phẩm này:

Model Công nghệ

Type

Un (Vdc)

Ucpv (Vdc) Iimp (kA) Iimp total (kA) Imax (kA) Up (kV)
DPVN1-6CS-21Y-600 CTC 1+2 500 600 6.25 12.5 40 2.3
DPVN1-6CS-21Y-1200 CTC 1+2 1000 1200 6.25 12.5 40 4.3
DPVN1-6CS-21Y-1500 CTC 1+2 1250 1500 6.25 12.5 40 4.8
DPVN-40CS-21Y-600 CTC 2 500 600 - - 40 2.3
DPVN-40CS-21Y-1200 CTC 2 1000 1200 - - 40 4.3
DPVN-40CS-21Y-1500 CTC 2 1250 1500 - - 40 4.8
DPVN-40CVGS-21Y-600 CTC+VG 2 500 600 - - 40 2.3
DPVN-40CVGS-21Y-1200 CTC+VG 2 1000 1200 - - 40 4.3
DPVN-40CVGS-21Y-1500 CTC+VG 2 1250 1500 - - 40 4.8



Ứng dụng của Công nghệ CTC

CTC cho Hệ thống điện mặt trời dân dụng

Bảo vệ hiệu quả cho các hệ thống điện mặt trời áp mái của các hộ gia đình.

Công nghệ CTC trong các thiết bị chống sét cho Hệ thống điện mặt trời dân dụng



CTC cho Hệ thống điện mặt trời công nghiệp

Ứng dụng công nghệ CTC giúp bảo vệ các nhà máy và trang trại điện mặt trời khỏi các sự cố liên quan đến sét.

Ứng dụng công nghệ CTC giúp bảo vệ các nhà máy và trang trại điện mặt trời khỏi các sự cố liên quan đến sét.



Tổng kết

Công nghệ CTC là giải pháp tiên tiến, mang lại sự bảo vệ toàn diện và an toàn cho hệ thống điện. Với ngắt kết nối nhanh, thiết kế nhỏ gọn và bảo vệ toàn diện, Các sản phẩm chống sét tích hợp CTC là lựa chọn tối ưu trong các hệ thống chống sét bảo vệ cho các thiết bị điện, đặc biệt là trong các hệ thống chống sét điện mặt trời và điện gió. Công nghệ này đã được chứng nhận và kiểm định bởi các tổ chức quốc tế, đảm bảo hiệu quả và độ tin cậy cao.


Xem thêm: CÔNG NGHỆ VG cho thiết bị chống sét lan truyền
