DAC80-40-275 Chống xung quá áp lan truyền 3 pha 80kA / 320kA Type 2

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

DAC80-40-275 Chống xung quá áp lan truyền 3 pha 80kA / 320kA Type 2

Name: DAC80-40-275 Chống xung quá áp lan truyền 3 pha 80kA / 320kA Type 2
Brand: CITEL
SKU: DAC80-40-275
Availability: InStock
Rating: 5 (1 reviews)

Series

DAC80
Model

DAC80-40-275
Thương hiệu / Xuất xứ

CITEL / FRANCE

Bảo vệ 3 pha 4P (3L+N) Type 2 cho mạng điện TNS
Điện áp Un 230/400V, Uc 275V, TOV 440V
Công nghệ Varistor năng lượng cao và cầu chì ngắt mạch
Dòng cắt xung Imax (8/20µs) 80kA/P, 320kA/Total
Dòng rò <1mA, không dòng phóng theo, chịu ngắn mạch 50kA
Kiểu bảo vệ: đồng hướng L-G & N-G
Cấp bảo vệ Up 1,6kV (L-G, N-G)
Chỉ báo tình trạng hoạt động
Lắp din-ray, nối song song mạng điện
Đáp ứng IEC61643-11, EN61643-11, UL1449

DAC80-40-275

Dòng cắt 80kA, 320kA Total cho mạng điện TNS.

DAC80-40-275 là thiết bị triệt xung điện áp lan truyền Type 2 cho mạng điện TNS 3 pha 220/380V, dòng cắt 80kA mỗi cực, 320kA total lắp bảo vệ trong các tủ điện công nghiệp và dân dụng.

Bộ triệt xung điện áp 3 pha 4P DAC80-40-275 thuộc series DAC80 của Citel, đây là dòng thiết bị chống sét lan truyền Type 2 (TBCS) dạng module dinrail có khả năng cắt xung mạnh mẽ nhất, chúng có thể lắp đặt bảo vệ sau các thiết bị cắt sét type 1 và trước các thiết bị type 2 hoặc type 3 nhỏ hơn trong hệ thống chống sét lan truyền cho nguồn điện AC.

DAC80-40-275 bảo vệ cho 3 pha 4 dây (3L+N) sử dụng công nghệ MOV cho khả năng chịu được các xung lan truyền lên đến 80kA/dây, chịu quá điện áp liên tục Uc=275Vac, quá áp tạm thời UT 440V. Kiểu bảo vệ L-G và N-G, cấp bảo vệ Up 1.6kV (L-G/N-G). Chỉ thị màu về tình trạng hoạt động trên mỗi cực, lắp trên DIN rail. Đáp ứng tiêu chuẩn IEC 61643-11 / EN 61643-11 / UL1449.

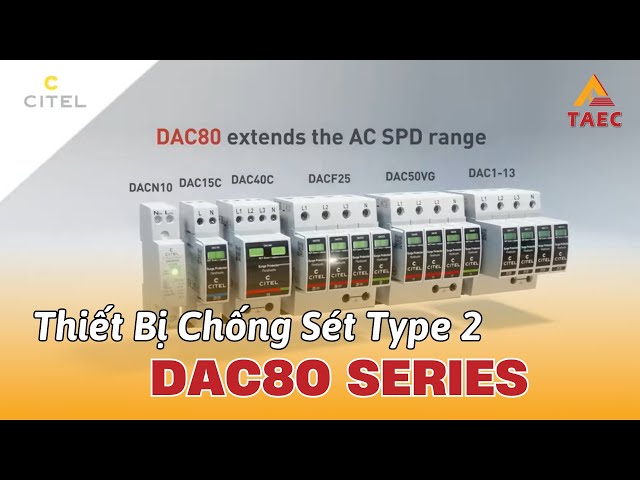

Video giới thiệu về DAC80 của Citel

Sơ đồ kết nối lắp đặt thiêt bị chống sét DAC80-31-275 bảo vệ cho hệ thống điện 3 pha

Sơ đồ kết nối DAC80-40-275 bảo vệ cho hệ thống điện 3 pha

DAC80-40-275 có thể được lắp đặt bảo vệ bên trong tủ điện chính hoặc nhánh trước khi cấp nguồn cho các thiết bị điện, chúng được thiết kế nguyên khối đế lắp trên Din-rail với các Mod kiểu ghim rút bảo vệ 3 pha (3L+N) nhỏ gọn dể dàng lắp trong tủ điện cần bảo vệ, trên các Mod có chỉ thị màu báo hiệu tình trạng hoạt động (xanh ok, đỏ thay thế), giúp cho việc lắp đặt - bảo trì - thay thế các thiết bị chống sét ngày một cách thuận lợi và an toàn nhất.

Phiên bản DAC80S-40-275 có thêm tiếp điểm kết nối ra ngoài để báo hiệu tình trạng hoạt động của thiết bị.

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model sản phẩm	DAC80-40-275
Type của thiết bị (theo IEC 61643-11)	Type 2
Cực được bảo vệ (Pole)	4P (3L+N)
Hệ thống điện	230/400 Vac 3 pha
Mạng điện AC nối đất	TNS
Điện áp định mức (Un)	230 Vac
Điện áp hoạt động tối đa AC (L-N) (Uc)	275 Vac
Quá áp tạm thời đặc tính 5 giây - chịu được (UT)	335 Vac
Quá áp tạm thời đặc tính 120 mn - ngắt kết nối (UT)	440 Vac
Dòng rò nối đất (Ipe)	< 1 mA
Dòng phóng theo (If)	không
Khả năng cắt dòng xung định mức (thử nghiệm 15 lần xung 8/20μs) (In)	40 kA
Khả năng cắt dòng xung tối đa xung 8/20μs (Imax)	80 kA
Kiểu kết nối giữa 2 cực	L/G và N/G
Kiểu bảo vệ	đồng hướng (L-G và N-G)
Cấp bảo vệ L/PE xung (8/20μs) (Up L/PE)	1.6 kV
Cấp bảo vệ N/PE xung (8/20μs) (Up N/PE)	1.6 kV
Dòng ngắn mạch (Isccr)	50 kA
Phần tử bảo vệ bên trong	MOV
Mod thay thế	MDAC80-275
Kết nối đến mạng điện	siết ốc : 2.5-25 mm²
Hình dạng	module kiểu ghim - rút
Kiểu lắp đặt	Lắp trên ray 35 mm (EN60715)
Chất liệu vỏ thiết bị	Thermoplastic UL94-V0
Nhiệt độ hoạt động	-40 / +85 °C
Chế độ an toàn	Ngắt kết nối khỏi nguồn điện AC
Báo hiệu tình trang hoạt động	1 chỉ thị màu bên ngoài module/ cực/đỏ-xanh
Kích thước	4 DIN
Ngắt kết nối nhiệt	bên trong
Báo lỗi tiếp đất	Kiểu "S" hoặc delayed
Cầu chì kết hợp	Loại gG - 125 A
Tuân thủ tiêu chuẩn	IEC 61643-11 / EN 61643-11 / UL1449 4ed.
Chứng nhận	KEMA

TBCS nguồn AC DAC80-40-275 (1 pha 2P, Type 2, 80kA) được thiết kế lắp trên Din-ray trong tủ điện, đấu nối song song với hệ thống thông qua thiết bị bảo vệ ngắn mạch như cầu chì hoặc CB, khoảng cách dây kết nối càng ngắn càng tốt (tối đa 50cm) để đảm bảo hiệu quả.

Hướng dẫn lắp đặt
