DACN10-20-275 Chống sét đầu cuối 1 pha Type 2/3 (L+N,10kA, 25A, Led)

Giá tham khảo :

Liên hệ

Chọn sản phẩm để báo giá

DACN10-20-275 Chống sét đầu cuối 1 pha Type 2/3 (L+N,10kA, 25A, Led)

Name: DACN10-20-275 Chống sét đầu cuối 1 pha Type 2/3 (L+N,10kA, 25A, Led)
Brand: CITEL
SKU: DACN10-20-275
Availability: InStock
Rating: 5 (1 reviews)

Series

DACN10
Model

DACN10-20-275
Thương hiệu / Xuất xứ

CITEL / FRANCE

Thiết bị chống sét đầu cuối Type 2/3 một pha 2P
Điện áp Un 230V, Uc 275V, TOV 440V
Dòng cắt xung lan truyền 8/20µs: Imax 10kA/P, 20kA/total
Dòng tải tối đa 25A
Không có dòng rò, chịu ngắn mạch 10kA
Kiểu bảo vệ đồng hướng L/G, N/G
Cấp bảo vệ Up 1,1kV (L-G, N-G)
Chịu sóng kết hợp Uoc 10kV
Báo hiệu tình trạng hoạt động bằng đèn LED
Không ngắt nguồn điện dù thiết bị hỏng
Lắp đặt trên din-ray, cấp bảo vệ IP20
Đáp ứng IEC 61643-11 / EN 61643-11 / UL1449 ed.4

DACN10-20-275

Bảo vệ trực tiếp cho thiết bị điện tử 1P-220V

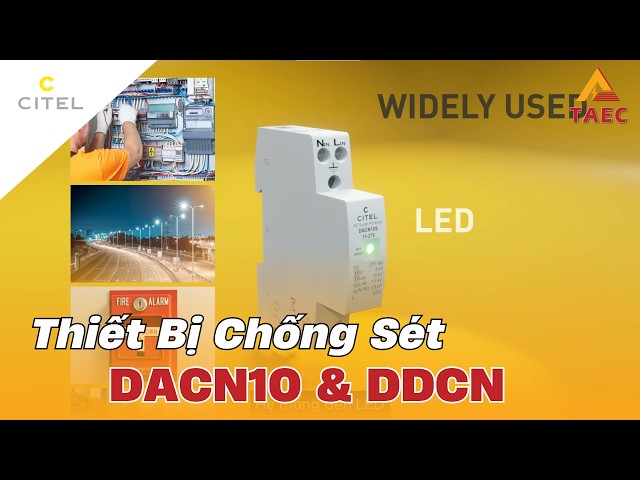

DACN10-20-275 là thiết bị chống sét AC dạng Din 1 pha 220Vac trong dòng DACN10 Serries có khả năng cắt được xung 10kA của Citel, đây là nhóm sản phẩm bảo vệ đầu cuối trên hệ thống chống sét lan truyền nhiều tầng, nhiều cấp độ để đảm bảo an toàn nhất cho các thiết bị điện tử ngay sau đó.

DACN10-20-275 được thiết kế nhỏ gọn nguyên khối để lắp chung với tủ điện điều khiển, đấu nối tiếp tải 25A, có cầu chì nhiệt bảo vệ ngắn mạch và chỉ thị báo hiệu tình trạng hoạt động bằng đèn Led, khi đèn tắt (thay thế thiết bị).

DACN10-20-275 có điểm đặc biệt là nếu thiết bị không còn chức năng bảo vệ thì vẫn duy trì kết nối, không làm gián đoạn và ảnh hưởng đến việc cấp nguồn cho các thiết bị phía sau.

DACN10S-20-275 là một phiên bản có thêm tính năng kết nối báo hiệu từ xa thông qua tiếp điểm (luôn đóng hoặc luôn mở), để kết nối với đèn hoặc còi báo lắp đặt bên ngoài, dễ dàng nhận biết tình trạng đang hoạt động tốt h đã hư hỏng để kịp thời thay thế.

Thông số kỹ thuật

Thông số kỹ thuật
Hướng dẫn sử dụng
Download tài liệu

Model sản phẩm	DACN10-20-275
Type của thiết bị (theo IEC 61643-11)	Type 2 hoặc Type 3
Hệ thống điện	1 pha (L+N) 230Vac
Mạng điện AC nối đất	TN
Điện áp định mức (Un)	230 Vac
Điện áp hoạt động tối đa AC (Uc)	275 Vac
Dòng tải tối đa (IL)	25 A
Quá áp tạm thời đặc tính 5 giây - chịu được (UT)	335 Vac
Quá áp tạm thời đặc tính 120 mn - ngắt kết nối (UT)	440 Vac
Quá áp tạm thời N/PE - ngắt kết nối (TOV HT)	1200V /300A /200ms
Dòng rò nối đất (Ipe)	không
Khả năng cắt dòng xung định mức - Thử nghiệm 15 lần xung 8/20μs (In)	5 kA
Khả năng cắt dòng xung tối đa - Chịu được tối đa xung 8/20μs (Imax)	10 kA
Khả năng cắt dòng xung tổng - Chịu được tối đa xung 8/20μs (Imax total)	20 kA
Chịu được sóng kết hợp theo IEC 61643-11 Class III test: 1.2/50μs - 8/20μs (Uoc)	10 kV
Dòng ngắn mạch (Isccr)	10kA
Kiểu bảo vệ	đồng hướng
Cấp bảo vệ L/N @ In (8/20µs) (Up L/N)	1.1 kV
Cấp bảo vệ N/PE @ In (8/20µs) (Up N/PE)	1.1 kV
Cấu hình lắp đặt	1 pha (L+N)
Kết nối đến mạng điện	siết ốc: tối đa 1.5-10 mm²
Kiểu lắp đặt	Lắp trên ray 35 mm (EN60715)
Chất liệu vỏ thiết bị	Thermoplastic UL94-V0
Nhiệt độ hoạt động	-40 / +85 °C
Cấp bảo vệ chống thâm nhập	IP20
Chế độ an toàn	ngắt kết nối khỏi nguồn điện AC
Chỉ báo ngắt kết nối	đèn Led tắt
Phiên bản có kết nối báo động từ xa	DACN10S-20-275
Kích thước	90x73.5x15mm
Ngắt kết nối nhiệt	bên trong
Báo lỗi tiếp đất	Kiểu "S" hoặc delayed
Tuân thủ tiêu chuẩn	IEC 61643-11 / EN 61643-11

Thiết bị chống sét 1 pha tải 25A DACN10-20-275 (L+N, Type 2/3, 10kA) được thiết kế lắp trên Din-ray trong tủ điện, đấu nối tiếp với hệ thống điện tải tối đa 25A, thông qua thiết bị bảo vệ ngắn mạch như cầu chì hoặc CB, khoảng cách dây kết nối càng ngắn càng tốt (tối đa 50cm) để đảm bảo hiệu quả.
